MERCEDES-BENZ / JEEP
MC-23 / MC23 / MB23
REMANUFACTURED TORQUE CONVERTER
722.6 / 722.9 AUTOMATIC TRANSMISSION
SELECT APPLICATIONS
OEM / INTERCHANGE REFERENCES:
2092500602 / 2092500702
2092500606 / 2092500802
════════════════════════════════════
ENGLISH
PRODUCT OVERVIEW

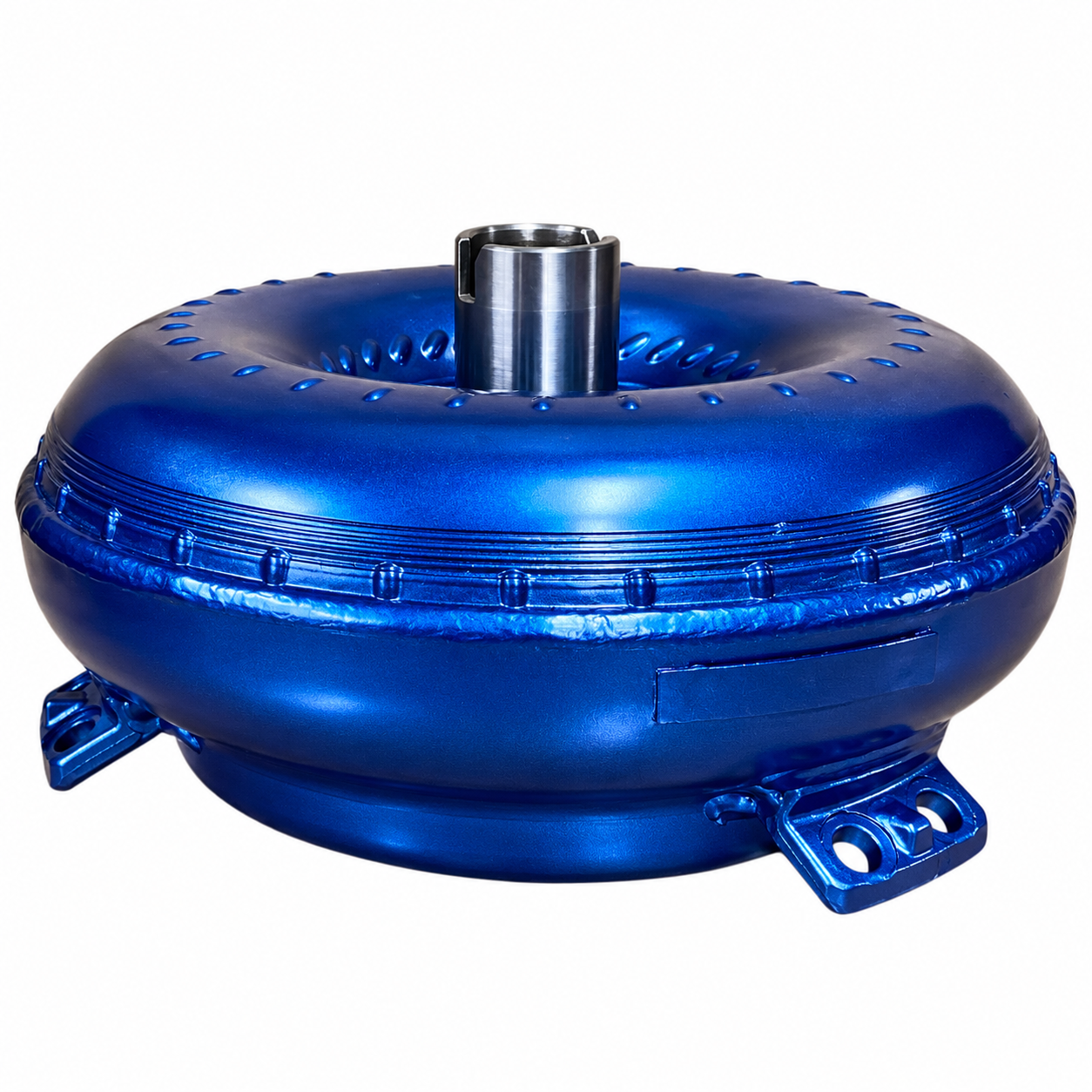

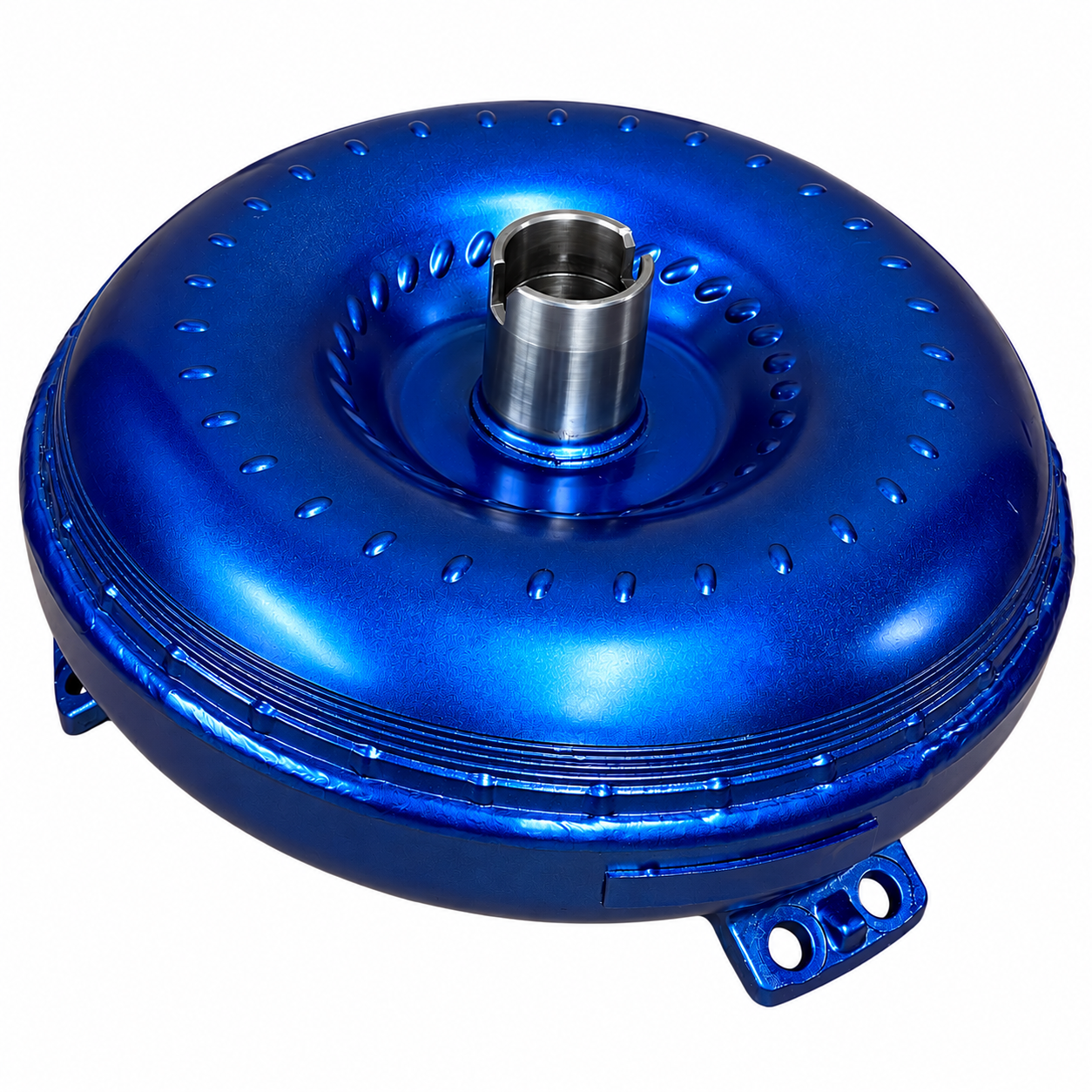

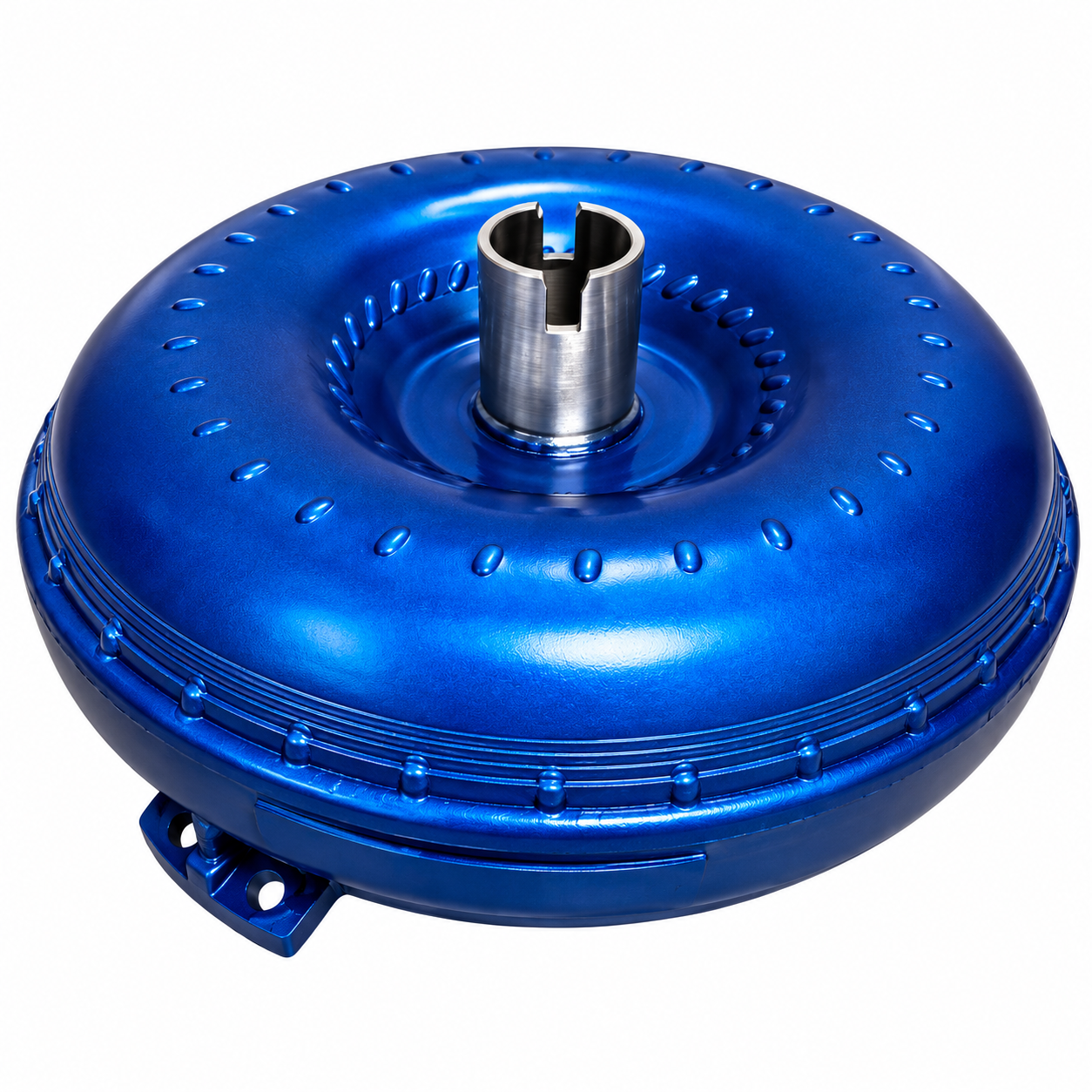

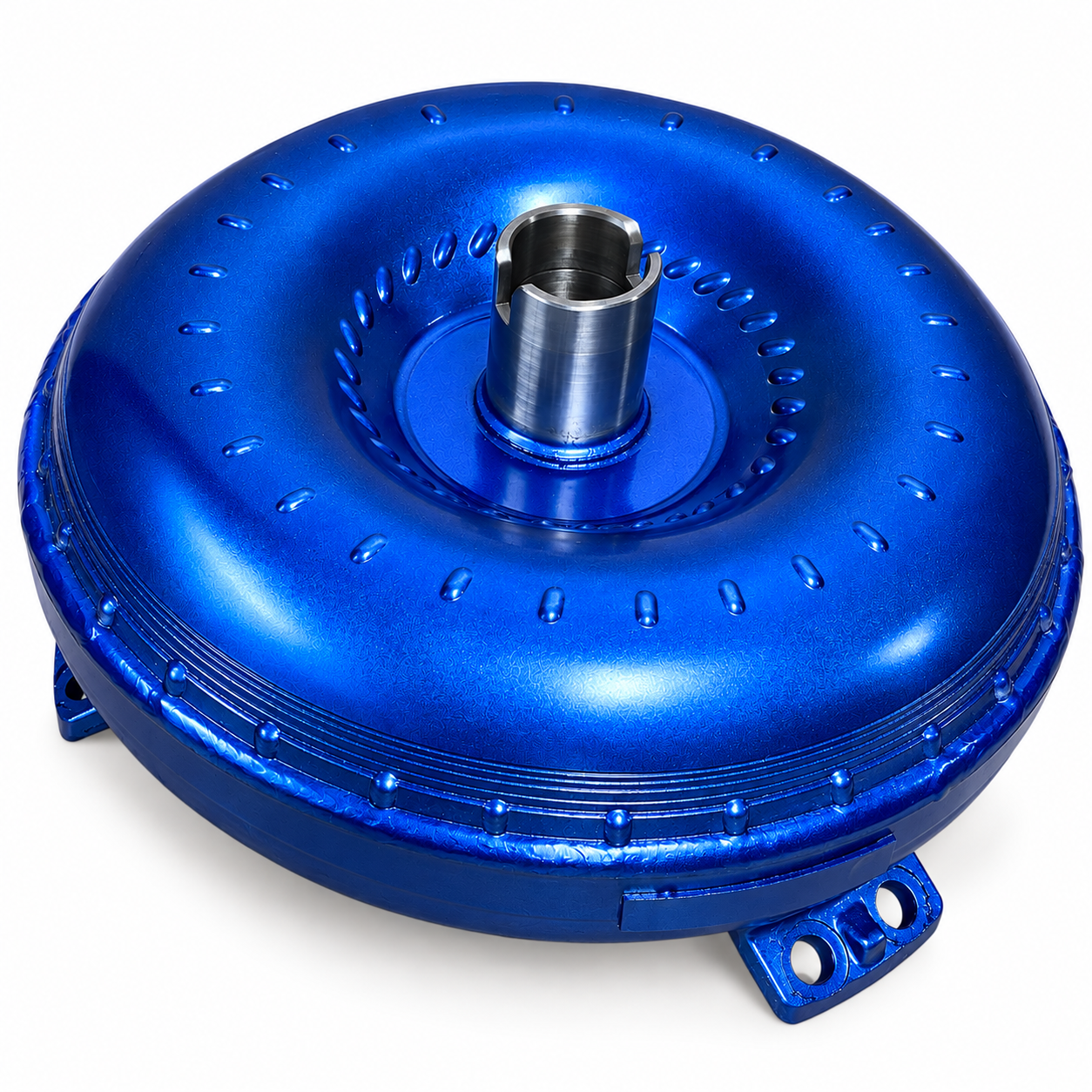

Remanufactured torque converter for selected
Mercedes-Benz and Jeep automatic transmission
applications.

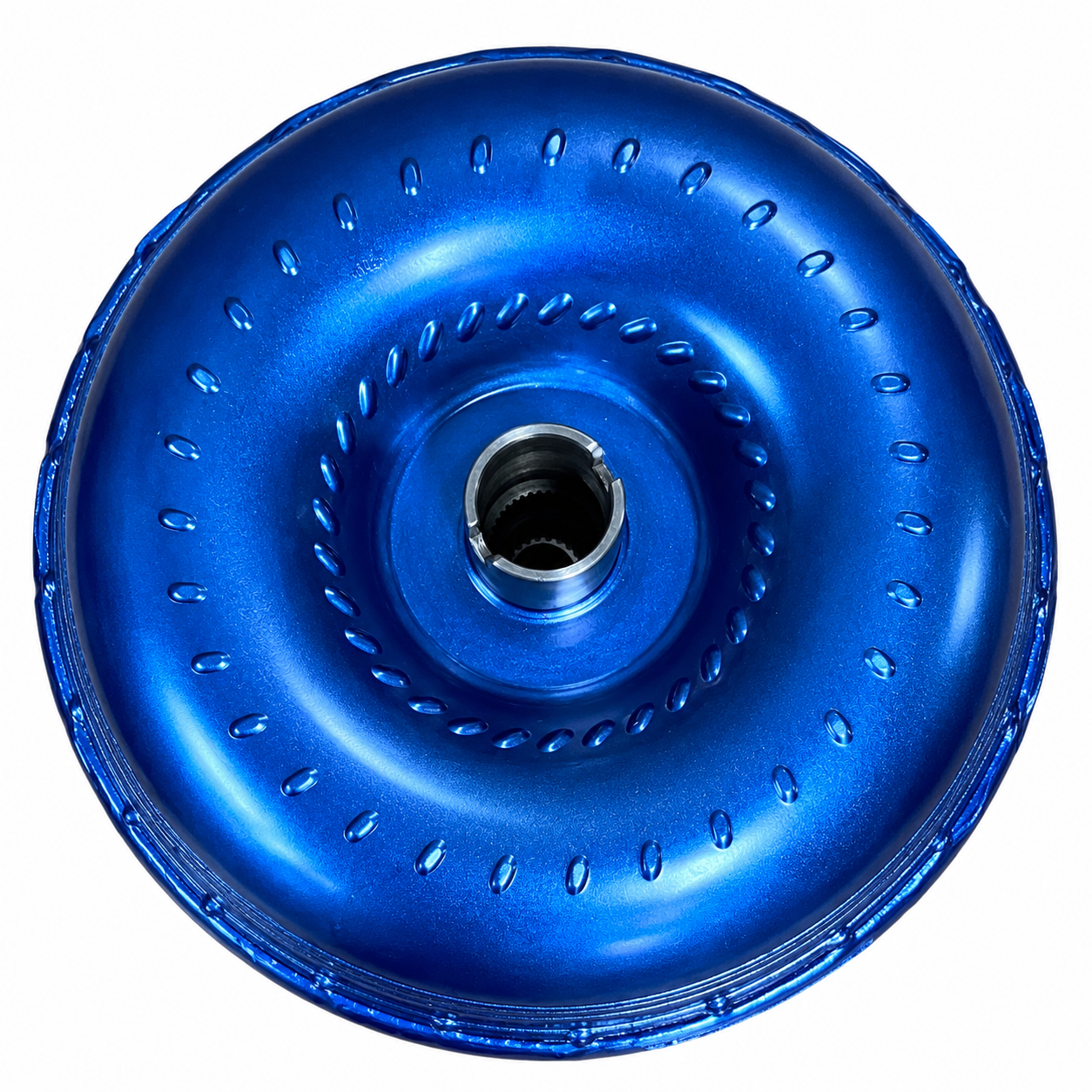

The MC-23 features a clutch-pack design,
stepped slotted hub, 22-spline turbine
and 38-spline stator configuration.
Technical specifications are based
exclusively on DACCO catalog measurements.
════════════════════════════════════
VEHICLE APPLICATIONS
JEEP GRAND CHEROKEE
2007–2011 | 3.0L Diesel
MERCEDES-BENZ E350
2006–2011 | 3.5L
MERCEDES-BENZ ML350
2005–2015 | 3.0L Diesel
MERCEDES-BENZ R350
2006–2011 | 3.5L
MERCEDES-BENZ SLK ROADSTER
2005 | Verify Engine and Converter Code
MERCEDES-BENZ SLK350
2005–2015 | 3.5L
SELECT APPLICATIONS ONLY.
════════════════════════════════════
ADDITIONAL CATALOG APPLICATIONS
MERCEDES-BENZ C230
2006–2009 | 2.5L
MERCEDES-BENZ C250
2010–2011 | Verify Engine
MERCEDES-BENZ E500
2004 | 5.0L
MERCEDES-BENZ S550
2007–2011 | Verify Engine
MERCEDES-BENZ CLS500
2006 | Verify Engine
MERCEDES-BENZ CL500
2004 | Verify Engine
MERCEDES-BENZ CLK55 AMG
2001–2006 | Verify Engine
All applications require verification
of the original converter identification.
════════════════════════════════════
TECHNICAL SPECIFICATIONS
DACCO CATALOG
Model:
MC-23 / MC23
Transmission:
722.6 / 722.9
Diameter:
11-3/8"
Overall Height:
5.460"
Turbine Splines:
22
Stator Splines:
38
Pilot Diameter:
1.375"
Hub:
Stepped Slotted

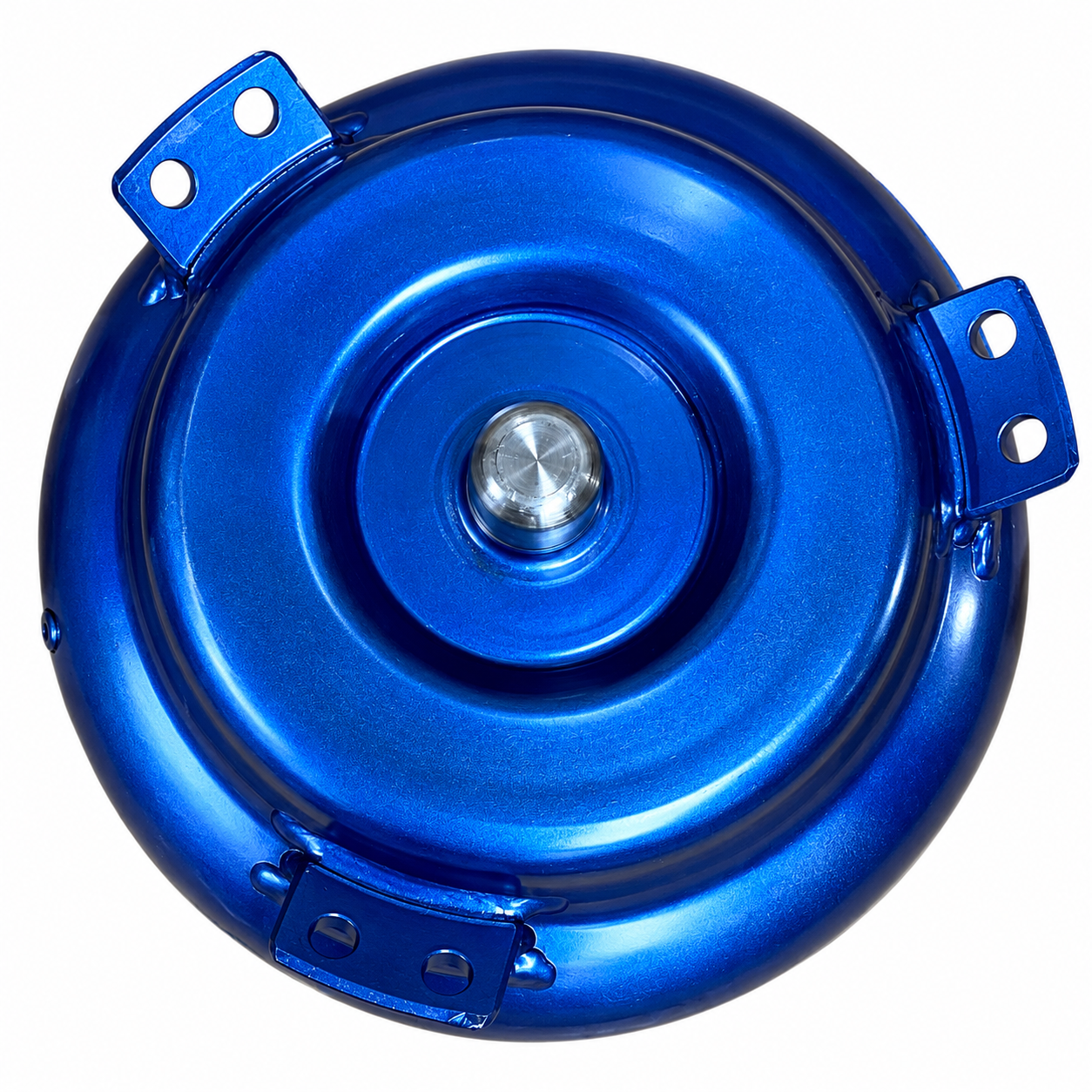

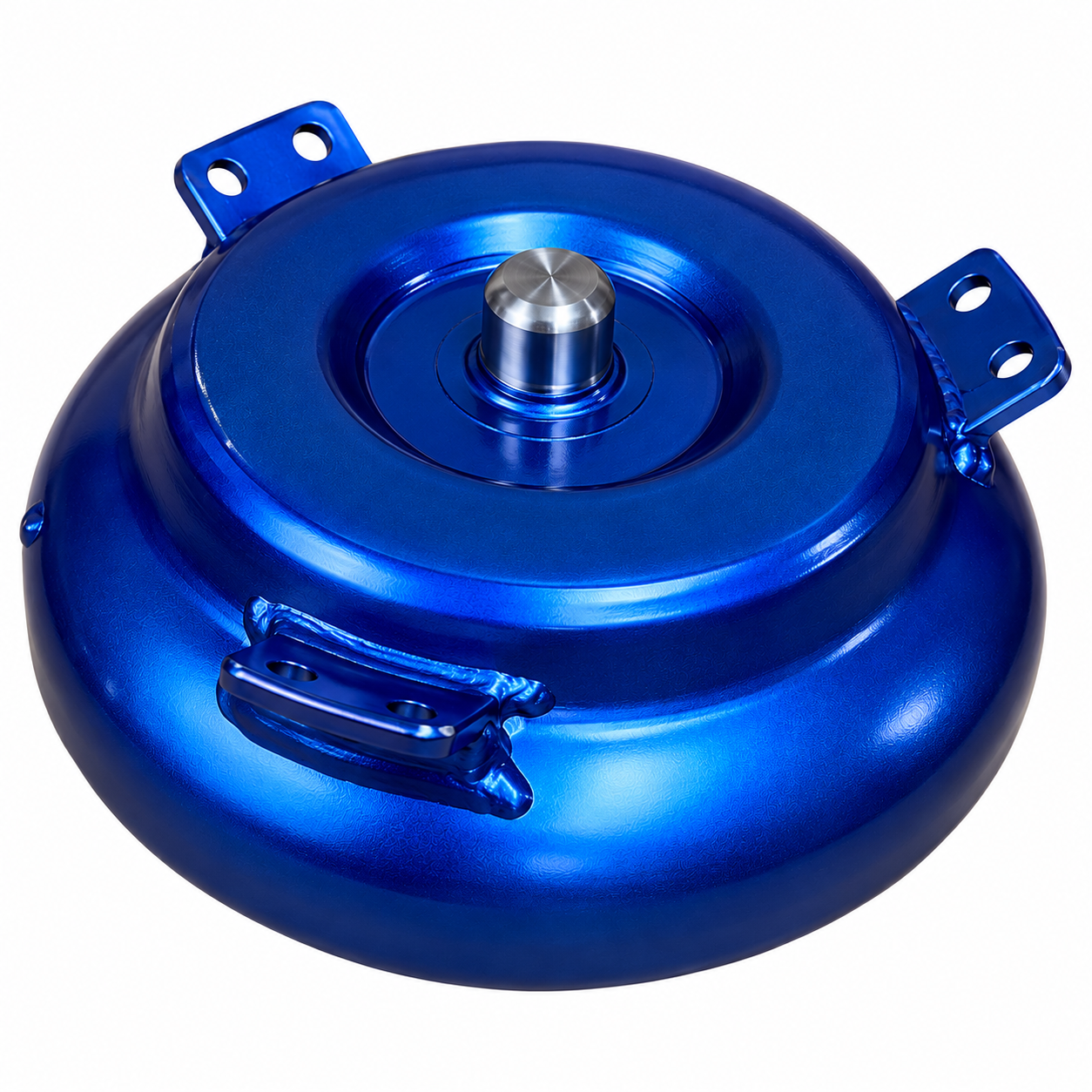

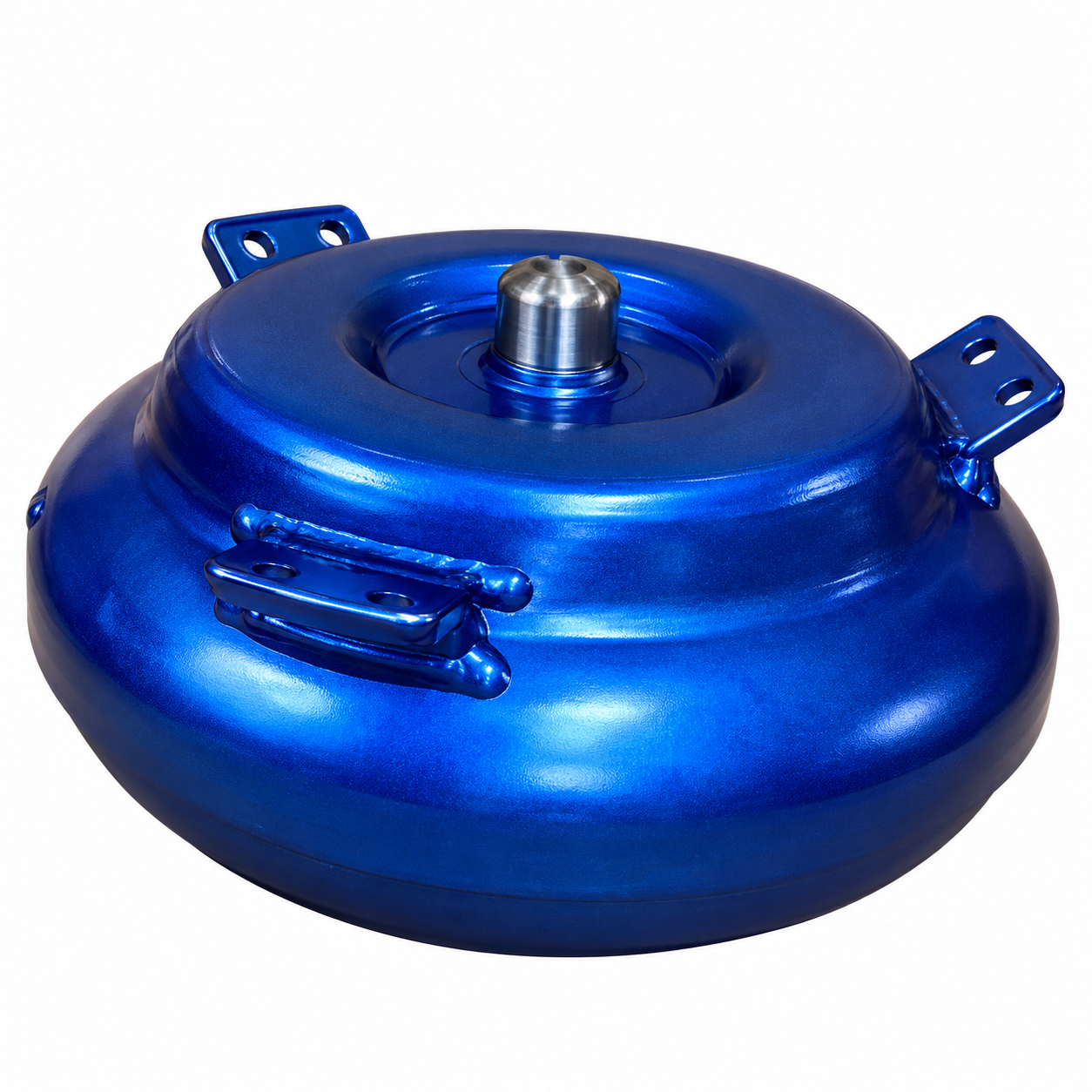

Mounting:
3 Lugs
2 Drilled Holes per Lug
Bolt Circle:
10-1/8"
Clutch:
Clutch Pack
════════════════════════════════════
OEM / INTERCHANGE REFERENCES
2092500602
2092500702
2092500606
2092500802
CATALOG REFERENCES
MC-23
MC23
MB23
FTC 68-25
Metal Stamp:
209-250-0602
════════════════════════════════════
PACKAGE CONTENTS
1 Remanufactured Torque Converter
════════════════════════════════════
IMPORTANT FITMENT INFORMATION
Mercedes-Benz 722.6 and 722.9 transmissions
use different torque converter configurations.
Not all converters are interchangeable.
Before purchasing, verify:
• Vehicle year, make and model
• Engine size
• Transmission model
• VIN
• Original converter part number
• Spline count
• Pilot diameter
• Mounting configuration
• Bolt circle
• Overall height
VERIFY TRANSMISSION MODEL BEFORE PURCHASE.
VERIFY ORIGINAL TORQUE CONVERTER CODE.
Photos are for reference only.
════════════════════════════════════
INSTALLATION
Professional installation is recommended.
Inspect the transmission oil pump,
clean the transmission cooling system
and use the correct transmission fluid.
════════════════════════════════════
════════════════════════════════════
ESPAÑOL
MERCEDES-BENZ / JEEP
MC-23 / MC23 / MB23
CONVERTIDOR DE TORQUE RECONSTRUIDO
TRANSMISIONES 722.6 / 722.9
APLICACIONES SELECCIONADAS
════════════════════════════════════
DESCRIPCIÓN DEL PRODUCTO
Convertidor de torque reconstruido para
determinadas aplicaciones Mercedes-Benz
y Jeep con transmisiones automáticas
compatibles 722.6 y 722.9.
El MC-23 utiliza embrague tipo Clutch Pack,
hub escalonado y ranurado, turbina de
22 estrías y estator de 38 estrías.
Las especificaciones técnicas corresponden
exclusivamente al catálogo DACCO.
════════════════════════════════════
COMPATIBILIDAD DE VEHÍCULOS
JEEP GRAND CHEROKEE
2007–2011 | 3.0L Diesel
MERCEDES-BENZ E350
2006–2011 | 3.5L
MERCEDES-BENZ ML350
2005–2015 | 3.0L Diesel
MERCEDES-BENZ R350
2006–2011 | 3.5L
MERCEDES-BENZ SLK ROADSTER
2005 | Verificar Motor y Convertidor
MERCEDES-BENZ SLK350
2005–2015 | 3.5L
APLICACIONES SELECCIONADAS.
════════════════════════════════════
APLICACIONES ADICIONALES DE CATÁLOGO
MERCEDES-BENZ C230
2006–2009 | 2.5L
MERCEDES-BENZ C250
2010–2011
MERCEDES-BENZ E500
2004 | 5.0L
MERCEDES-BENZ S550
2007–2011
MERCEDES-BENZ CLS500
2006
MERCEDES-BENZ CL500
2004
MERCEDES-BENZ CLK55 AMG
2001–2006
Todas las aplicaciones requieren
verificar el código original del convertidor.
════════════════════════════════════
ESPECIFICACIONES TÉCNICAS
CATÁLOGO DACCO
Modelo:
MC-23 / MC23
Transmisión:
722.6 / 722.9
Diámetro:
11-3/8"
Altura Total:
5.460"
Estrías de Turbina:
22
Estrías de Estator:
38
Piloto:
1.375"
Hub:
Escalonado y Ranurado
Montaje:
3 Soportes
2 Agujeros por Soporte
Círculo de Montaje:
10-1/8"
Embrague:
Clutch Pack
════════════════════════════════════
REFERENCIAS OEM / INTERCAMBIO
2092500602
2092500702
2092500606
2092500802
REFERENCIAS DE CATÁLOGO
MC-23
MC23
MB23
FTC 68-25
Código Estampado:
209-250-0602
════════════════════════════════════
CONTENIDO
1 Convertidor de torque reconstruido.
════════════════════════════════════
COMPATIBILIDAD
Antes de comprar, verificar:
• Año, marca y modelo
• Motor
• Transmisión
• VIN
• Código original del convertidor
• Estrías
• Piloto
• Montaje
• Círculo de montaje
• Altura total
VERIFIQUE EL MODELO DE TRANSMISIÓN
ANTES DE COMPRAR.
Las fotografías son únicamente de referencia.
════════════════════════════════════
INSTALACIÓN
Se recomienda instalación profesional.
Inspeccionar la bomba de transmisión,
limpiar el sistema de enfriamiento
y utilizar el aceite correcto.
