ZF8HP45 / 845RE / 850RE / 8HP50
MASTER TRANSMISSION REBUILD KIT
WITH TRANSGO SHIFT KIT & REMANUFACTURED TORQUE CONVERTER
2012-2025
NO PISTON KIT INCLUDED
ENGLISH
Master Transmission Rebuild Kit for applicable ZF8HP45, 845RE, 850RE and 8HP50 automatic transmissions.
Includes new transmission rebuilding components, TransGo Shift Kit and a remanufactured torque converter.

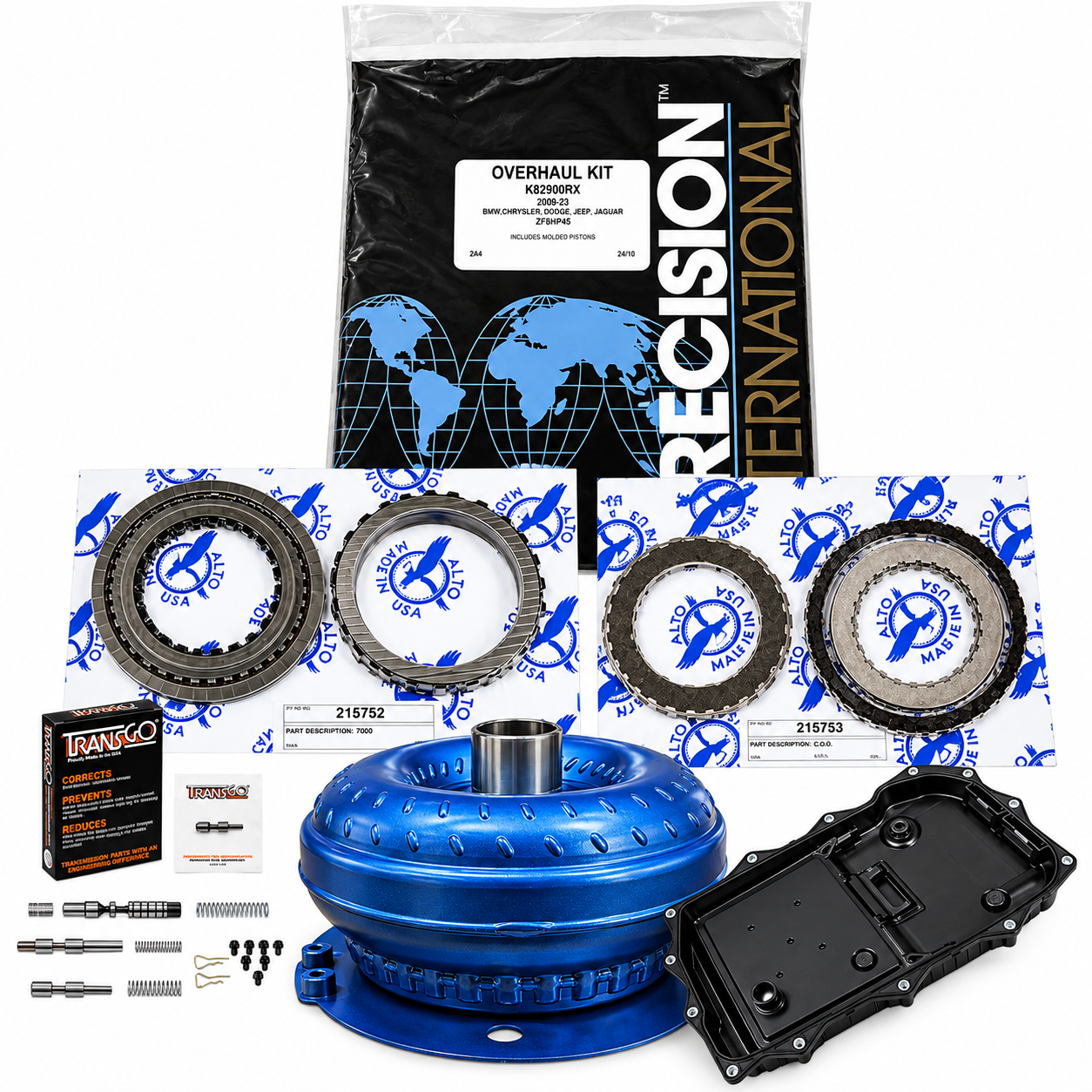

KIT INCLUDES

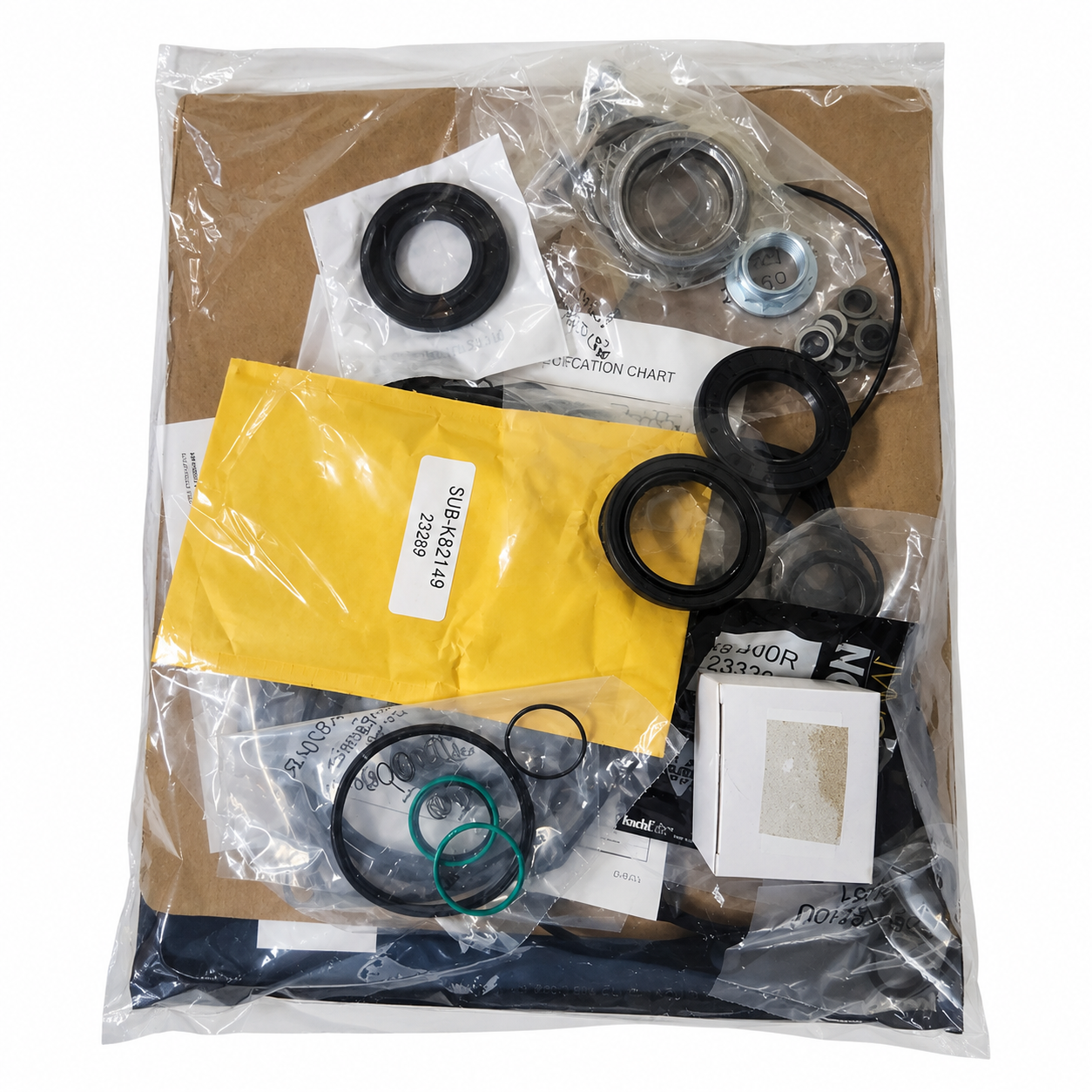

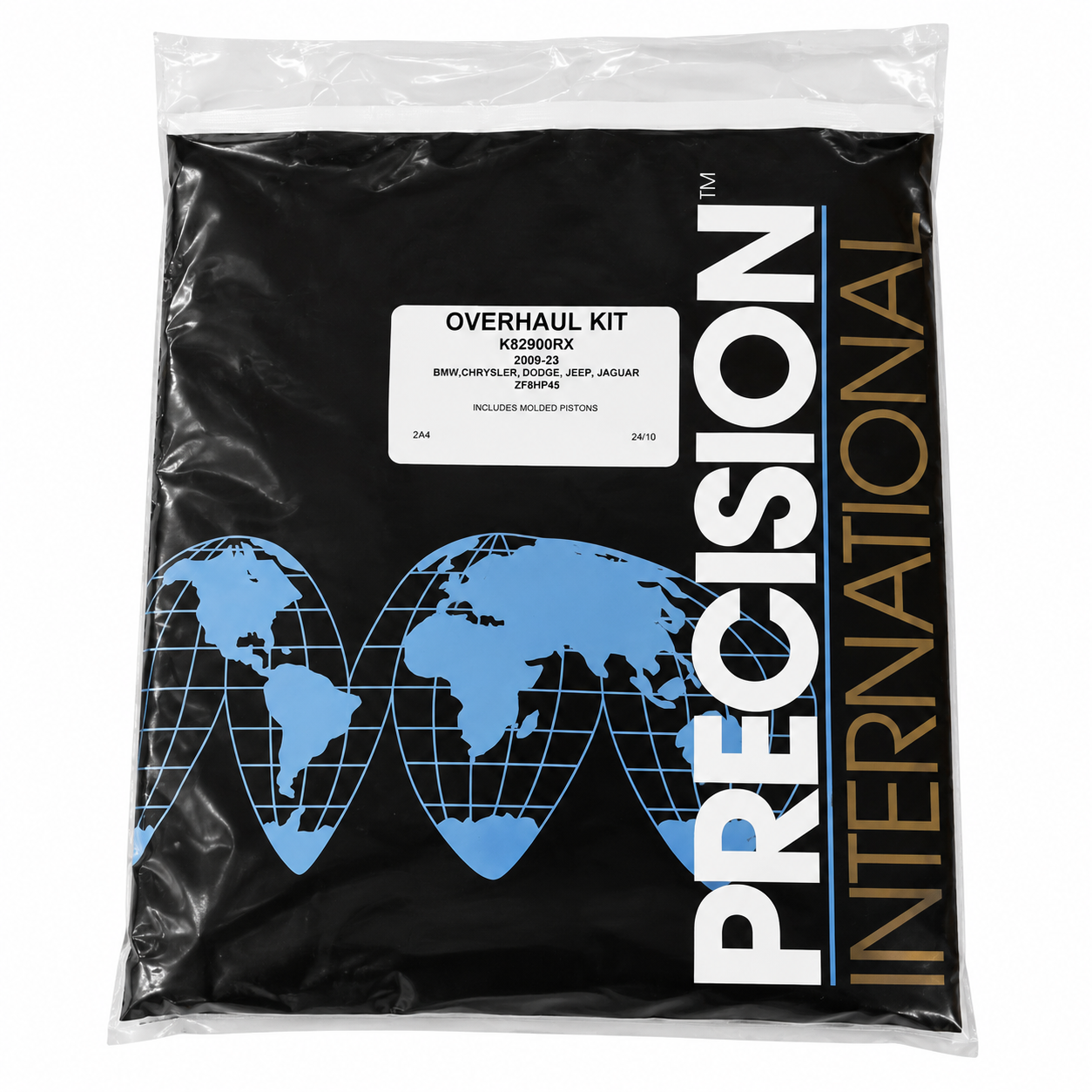

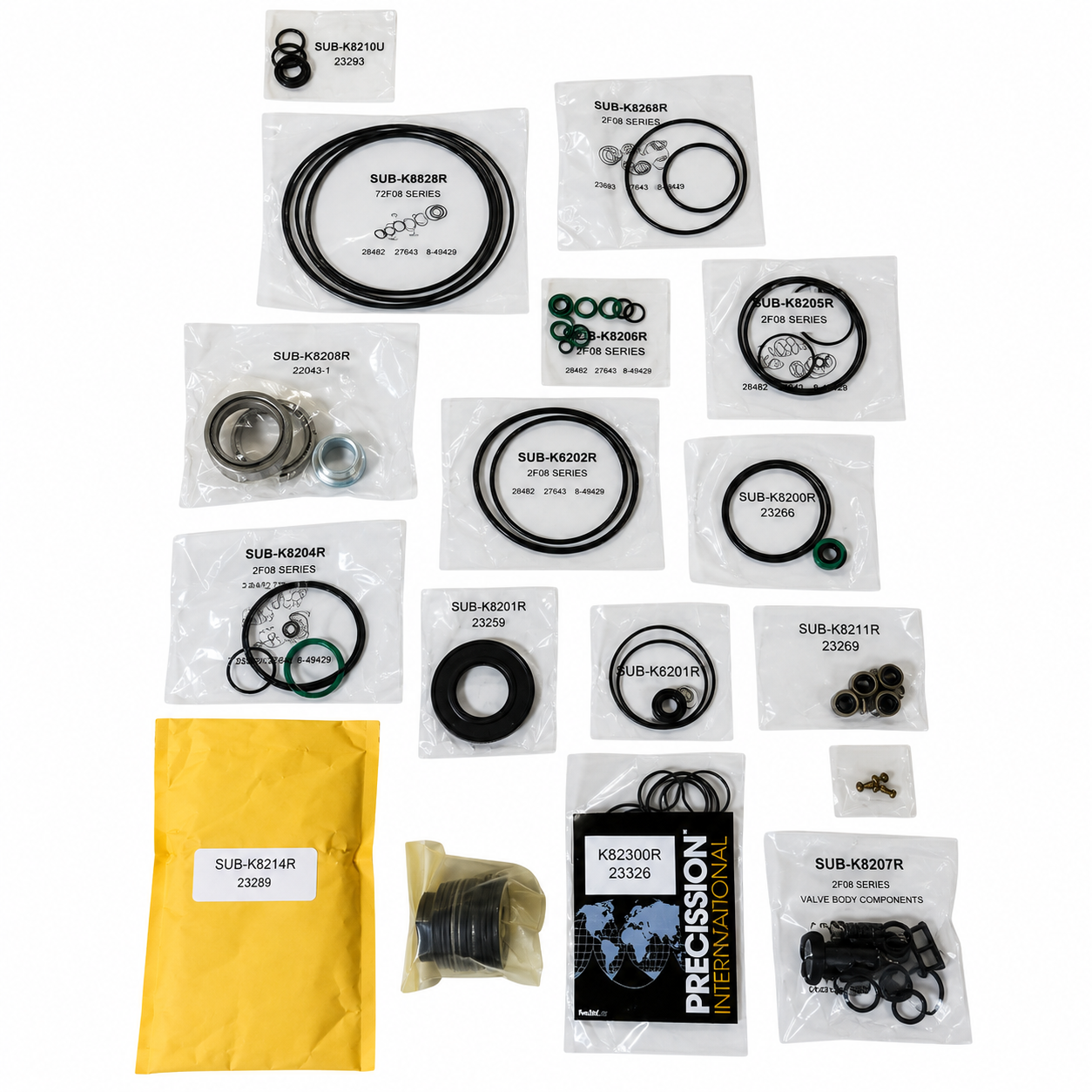

1. OVERHAUL KIT

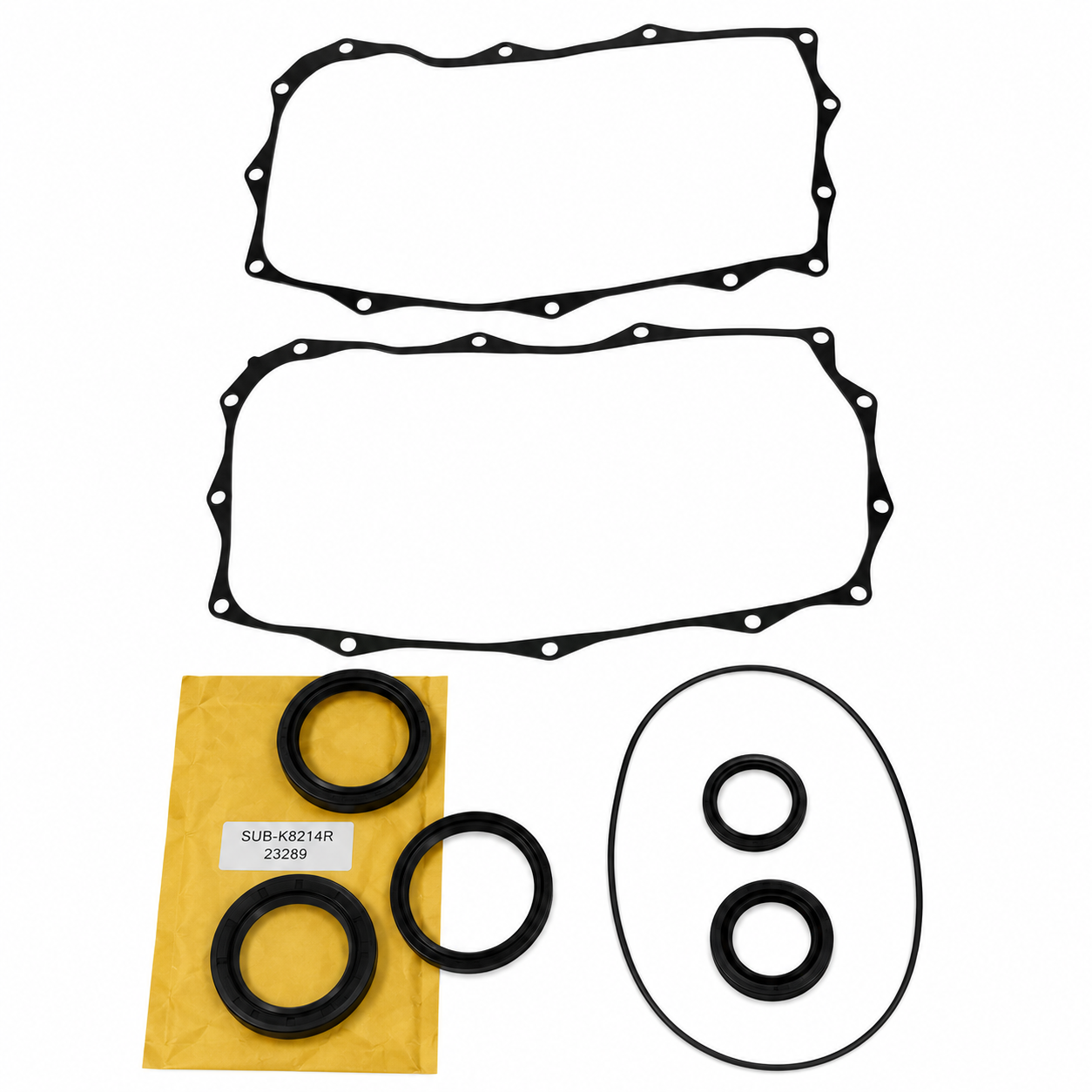

Gaskets, metal clad seals, O-rings and applicable transmission sealing components.
Brand: Toledo Trans-Kit or Precision International, depending on availability.

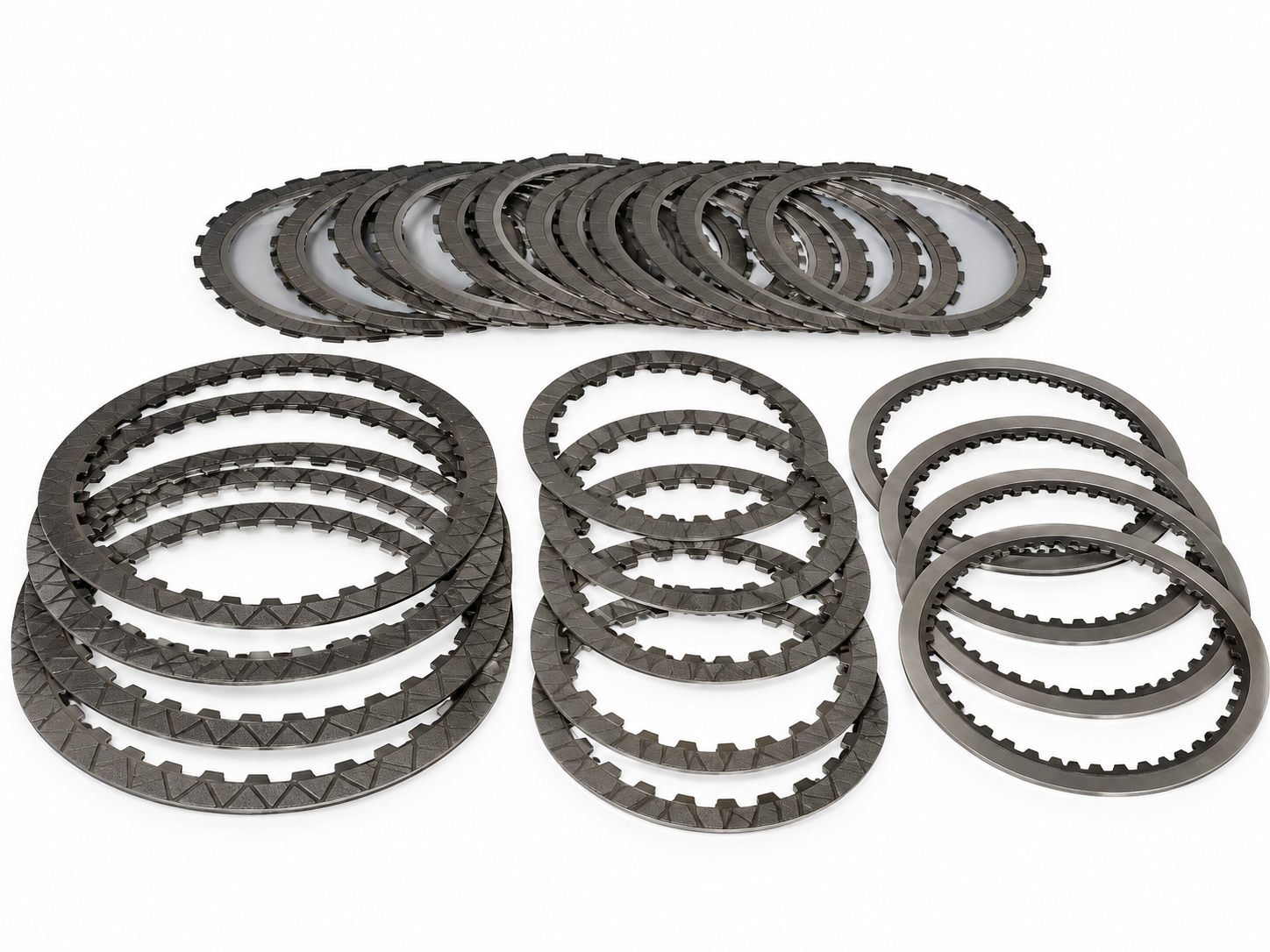

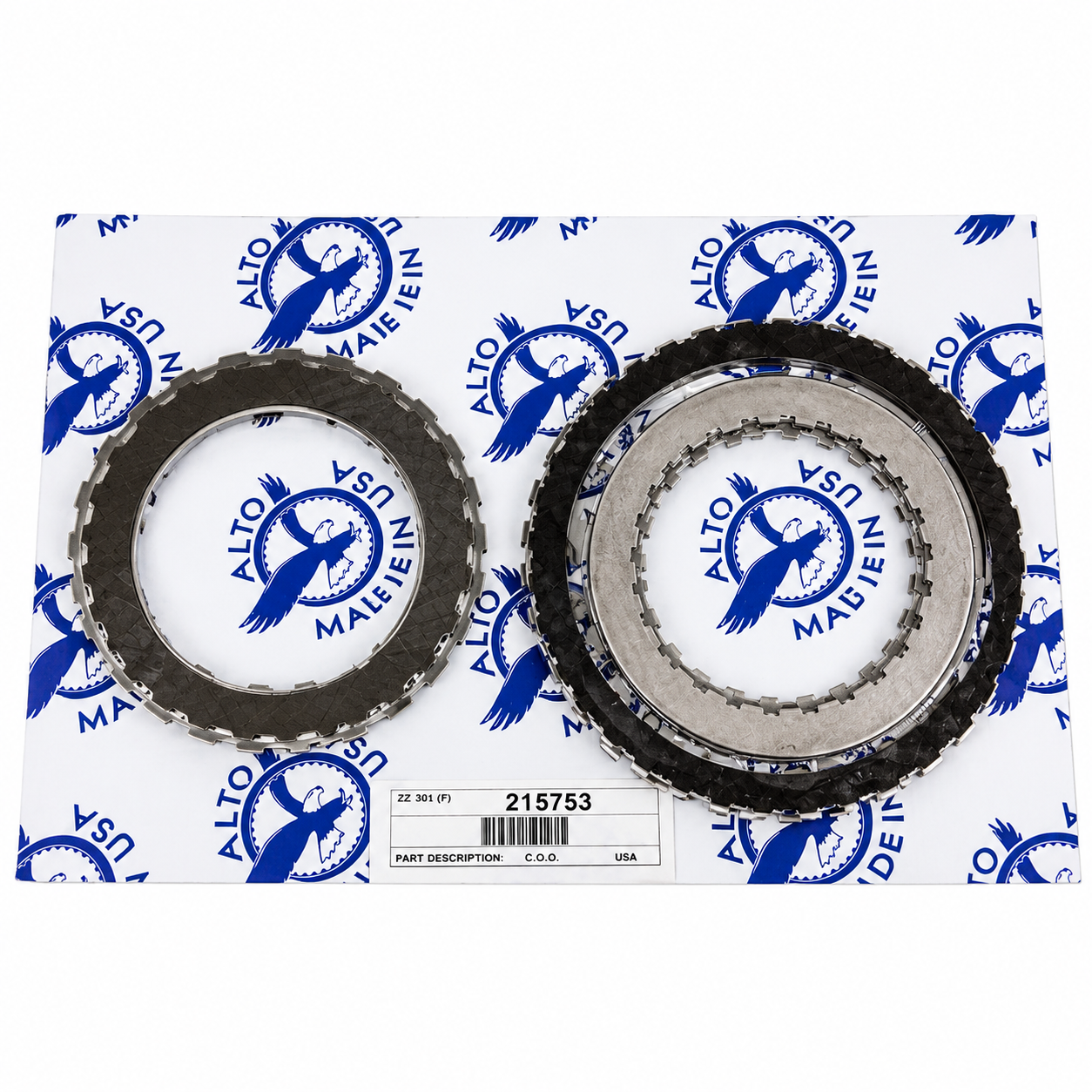

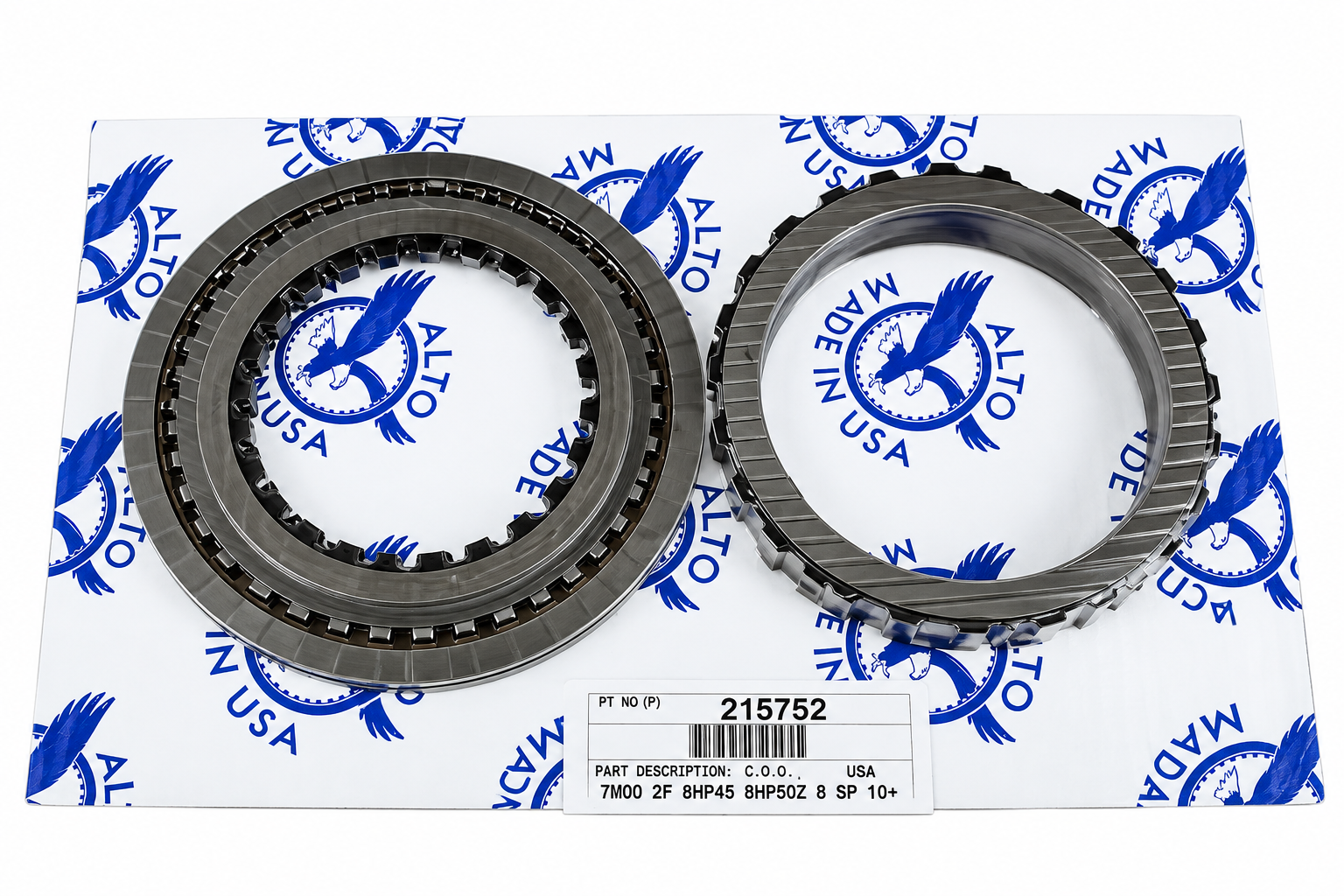

2. FRICTION CLUTCH PACK
Transmission friction clutch plates.
Brand: Alto Products or Allomatic, depending on availability.

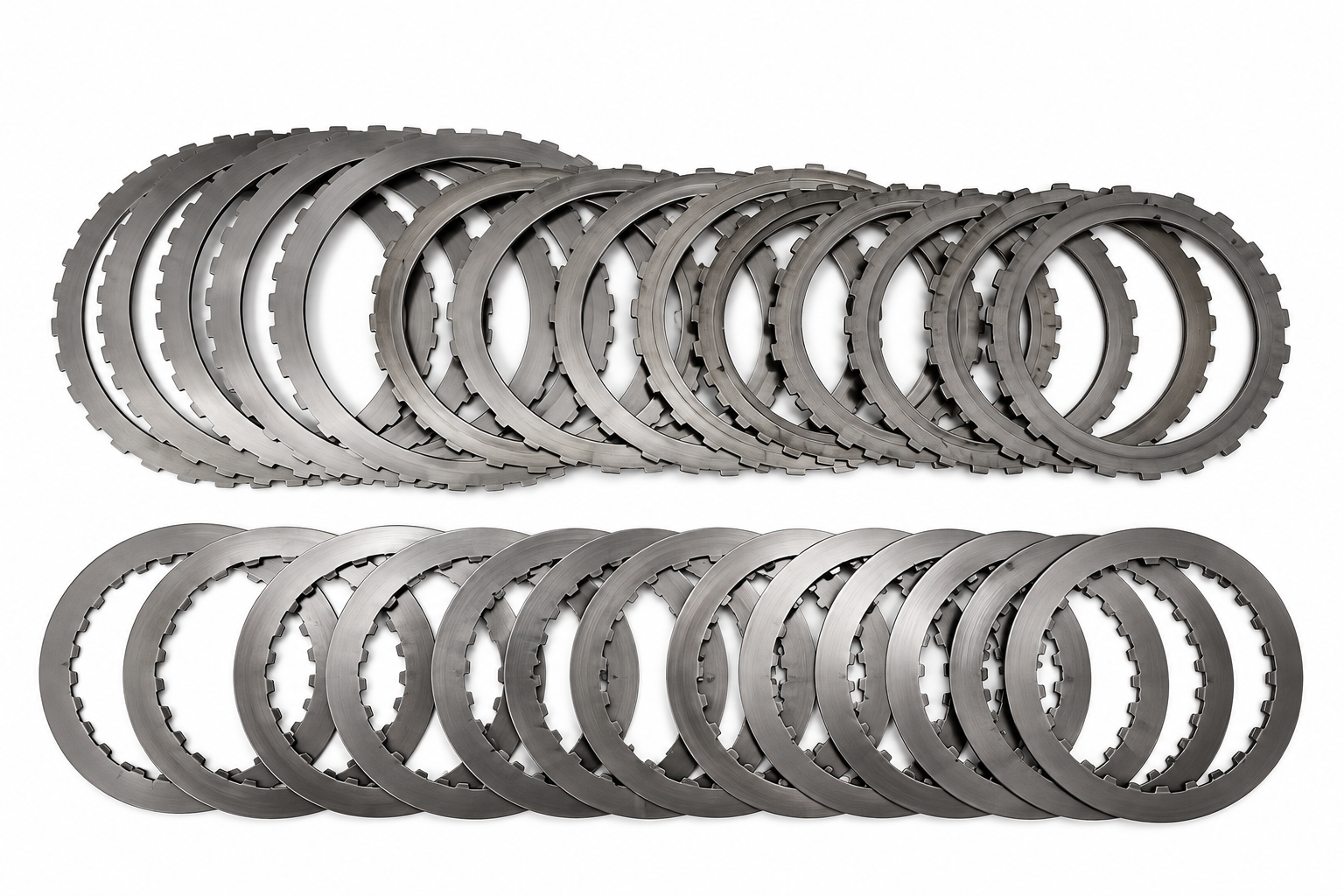

3. STEEL CLUTCH PACK
Transmission steel clutch plates.

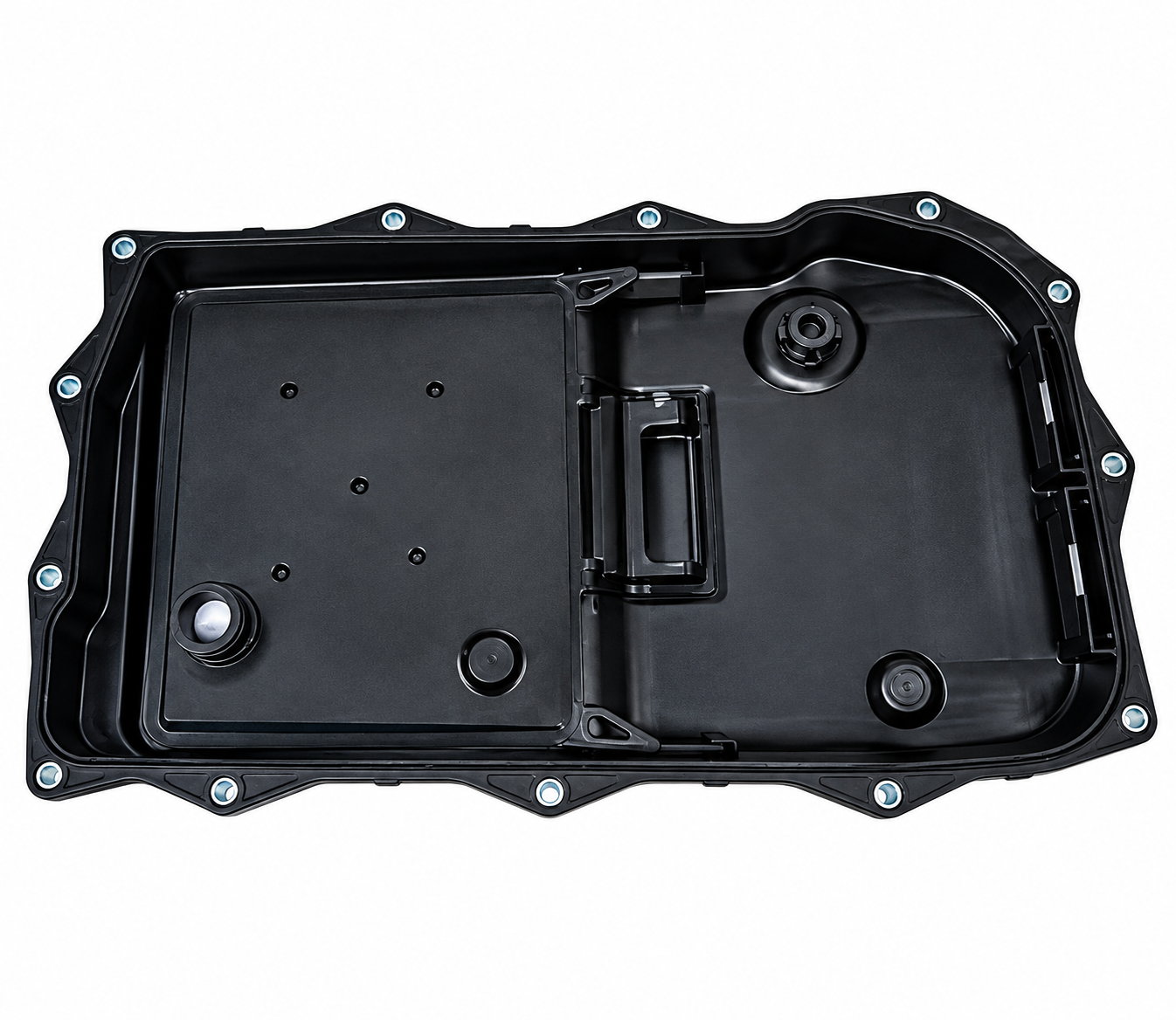

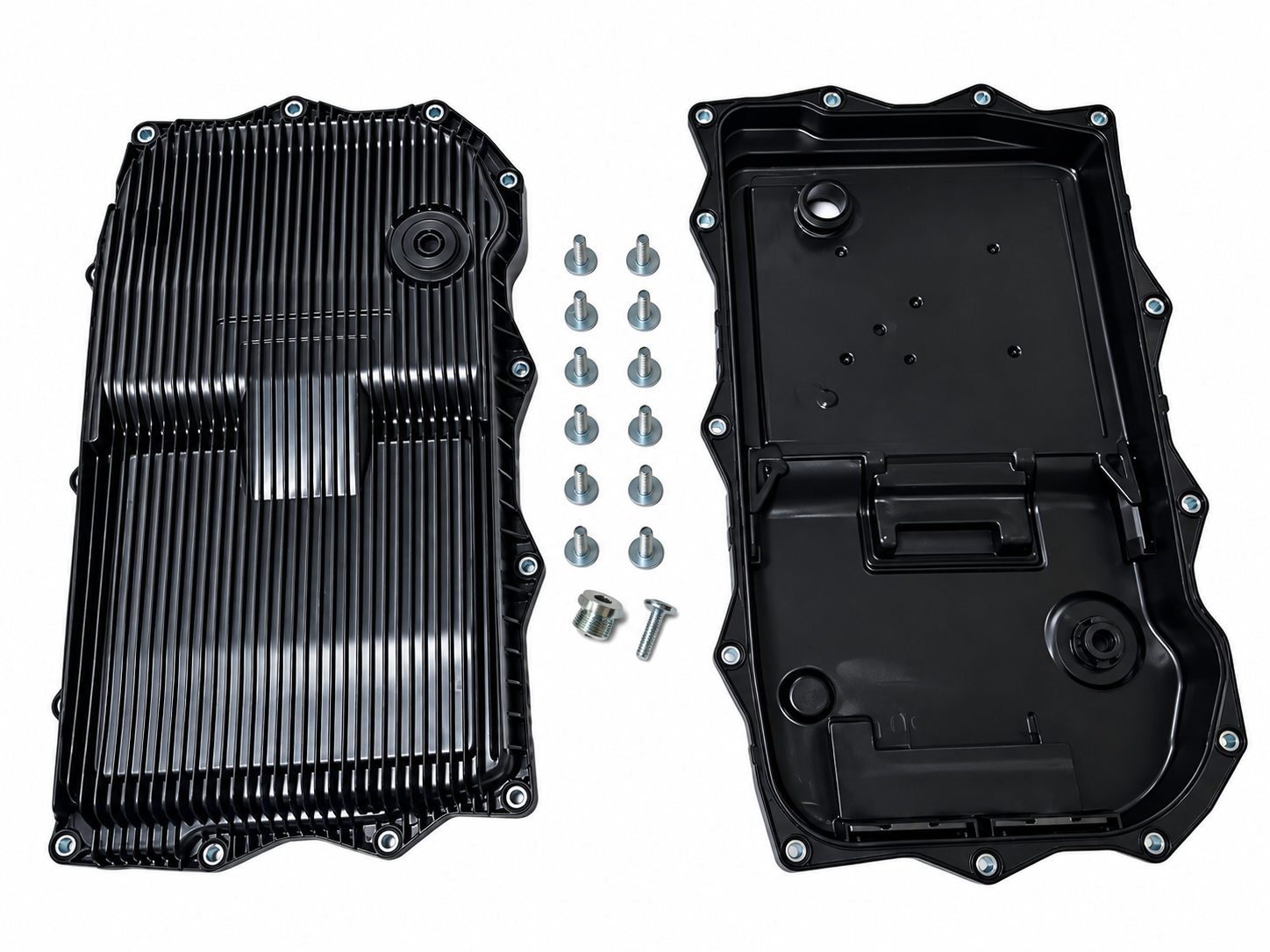

4. OIL FILTER PAN
Transmission oil pan with integrated filter.

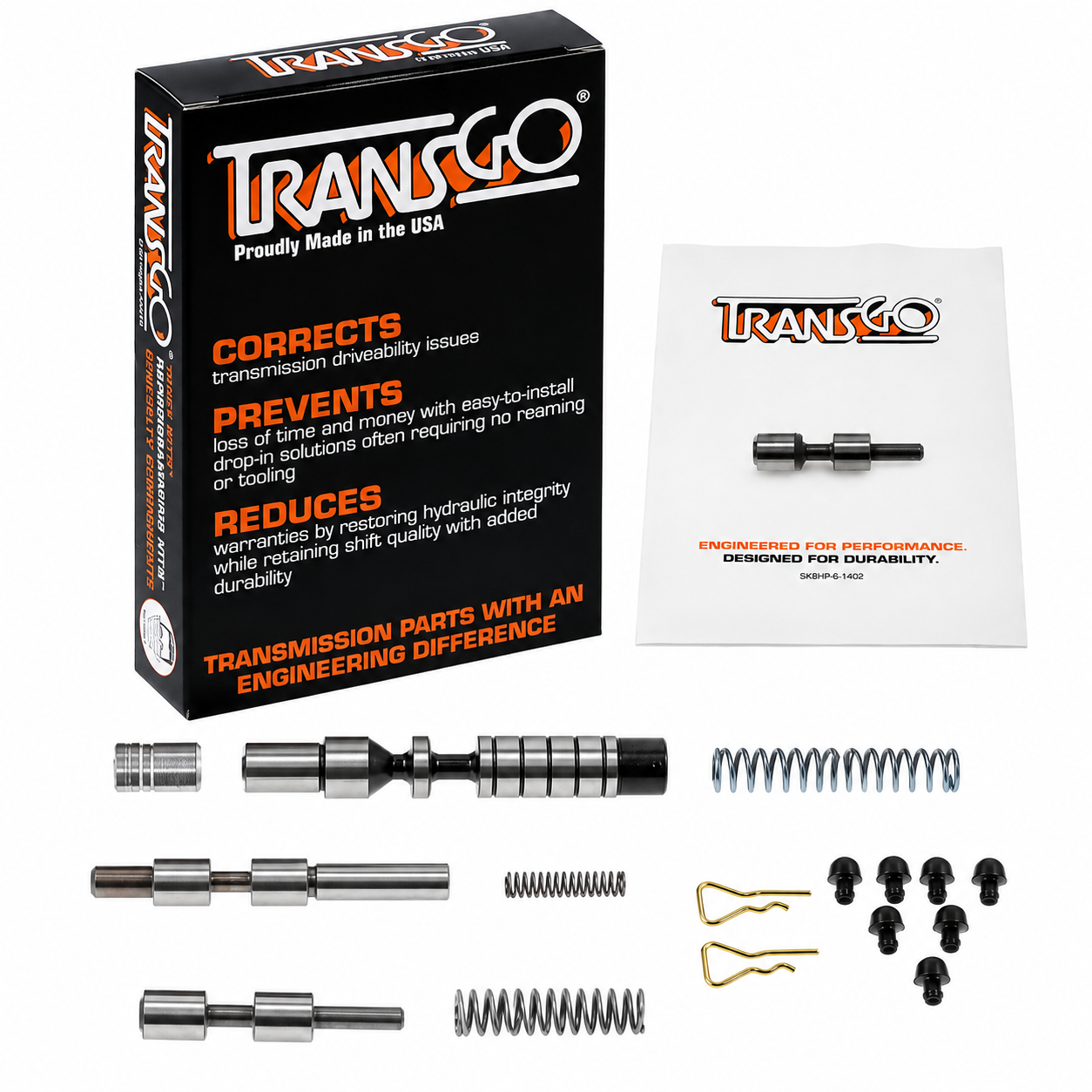

5. TRANSGO SHIFT KIT
TransGo transmission shift kit.

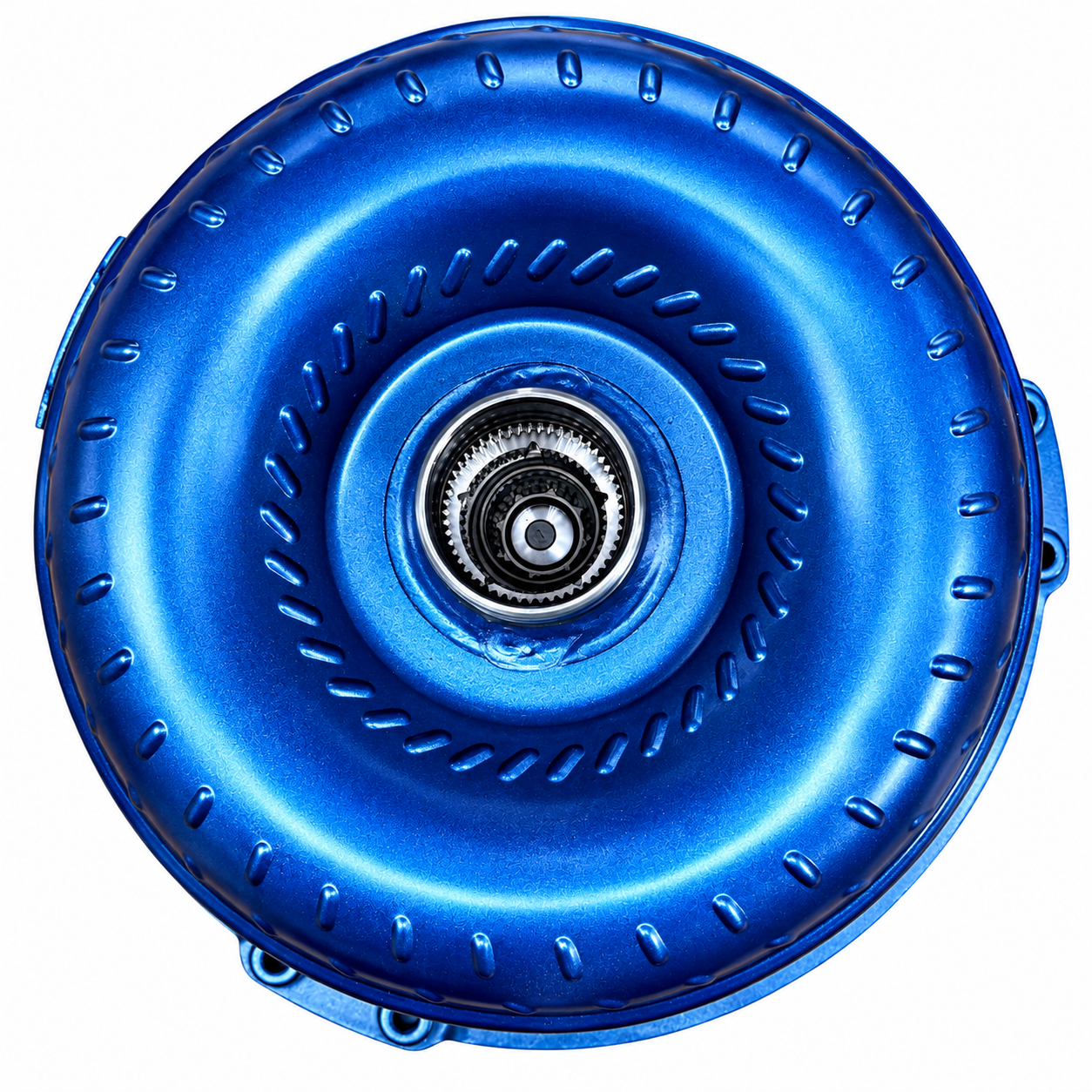

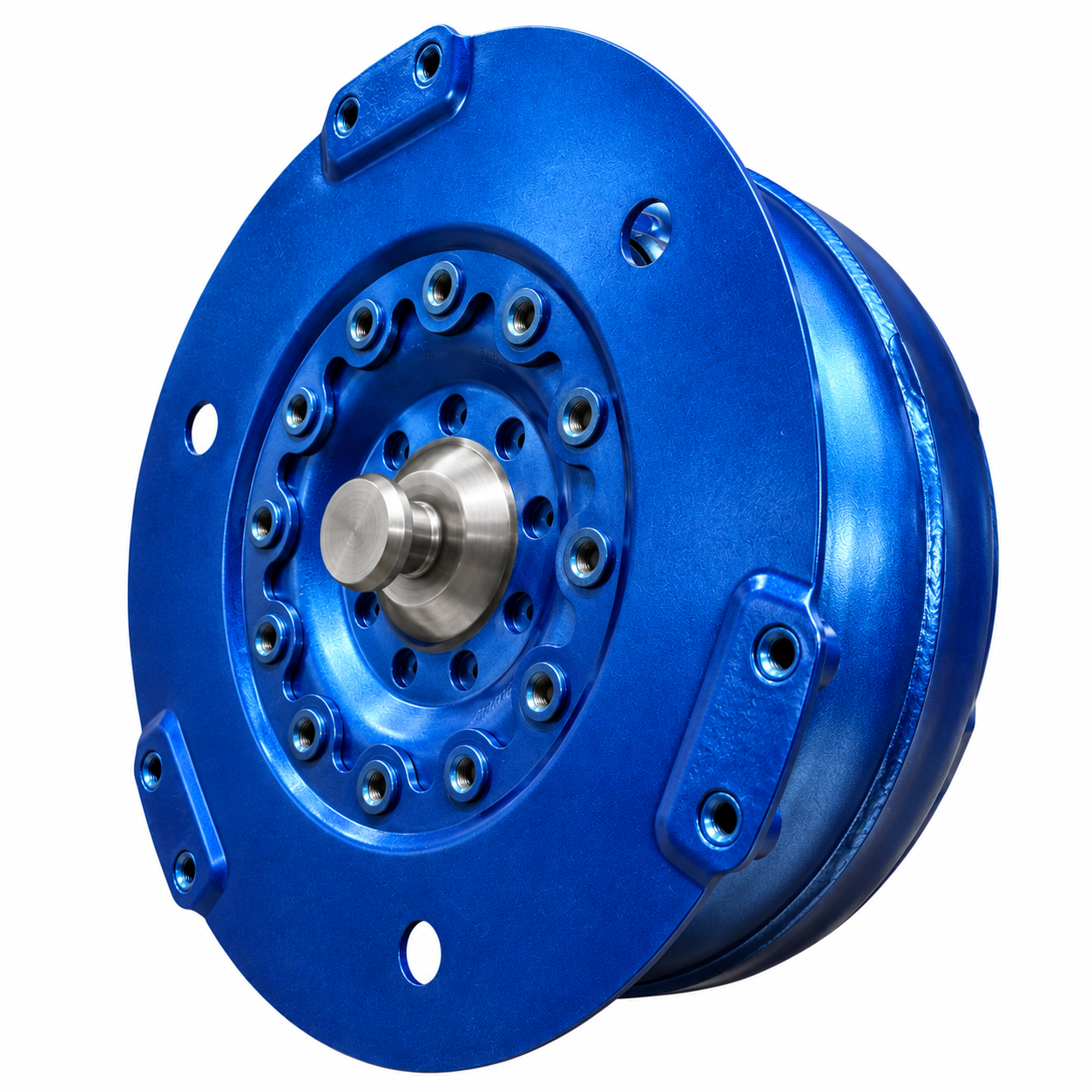

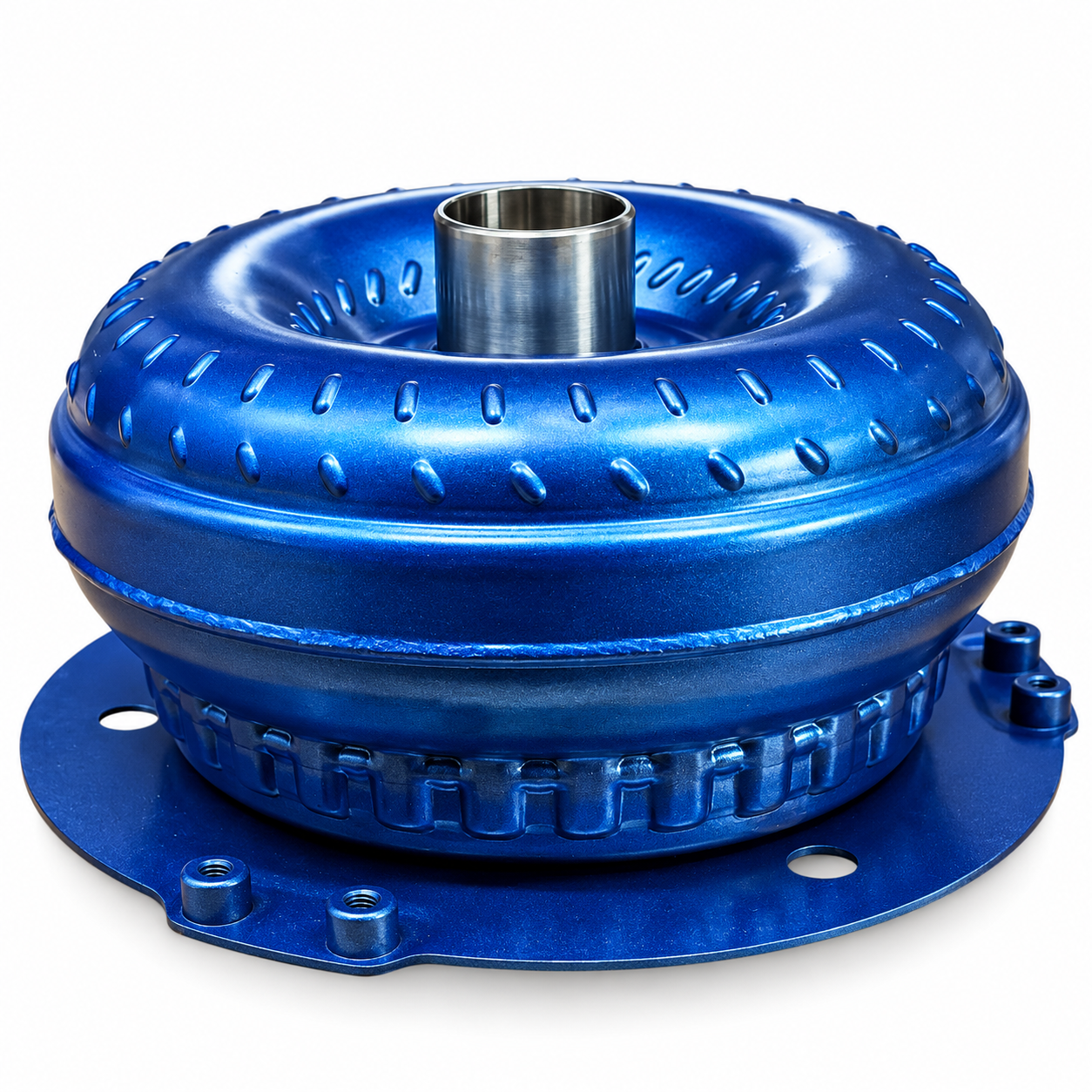

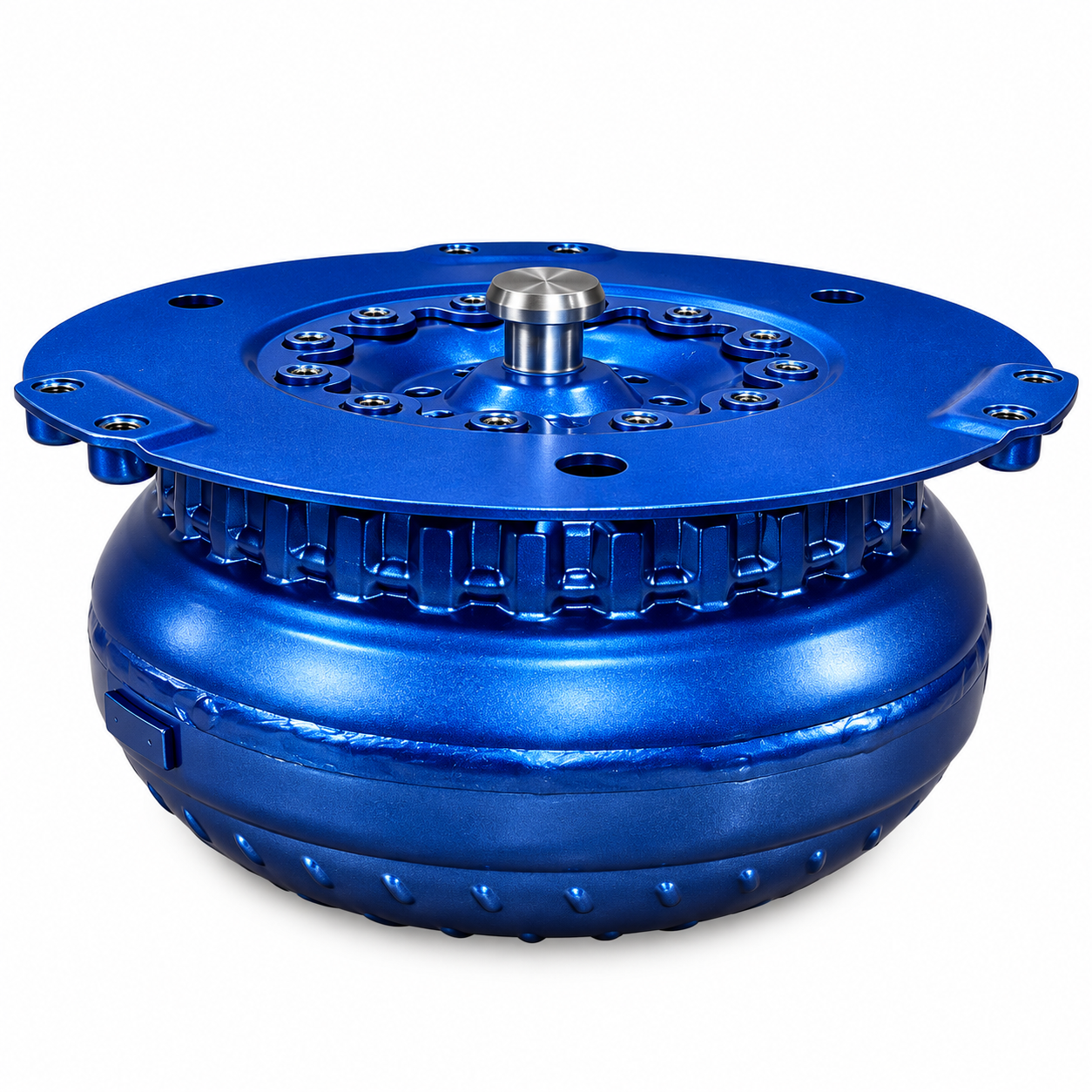

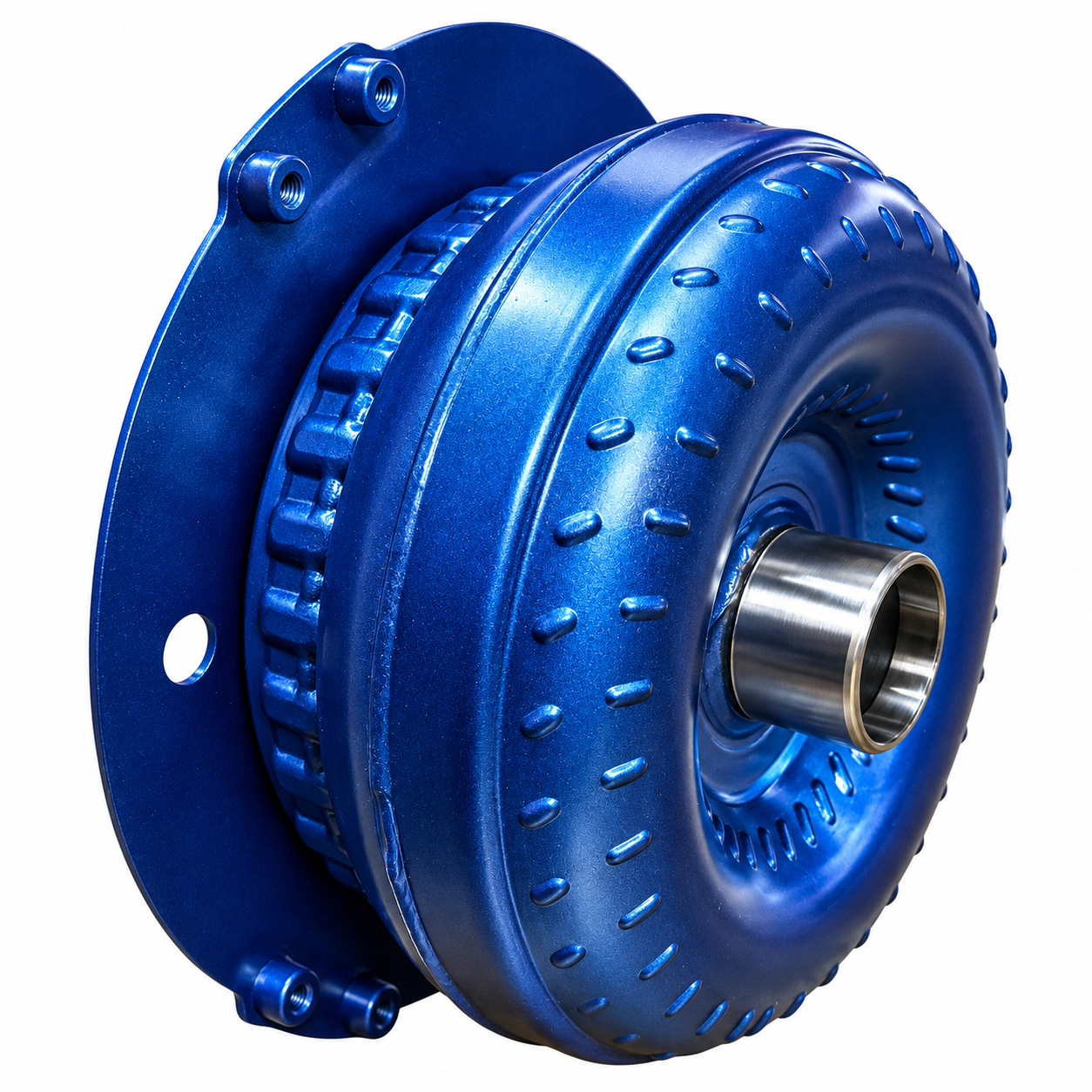

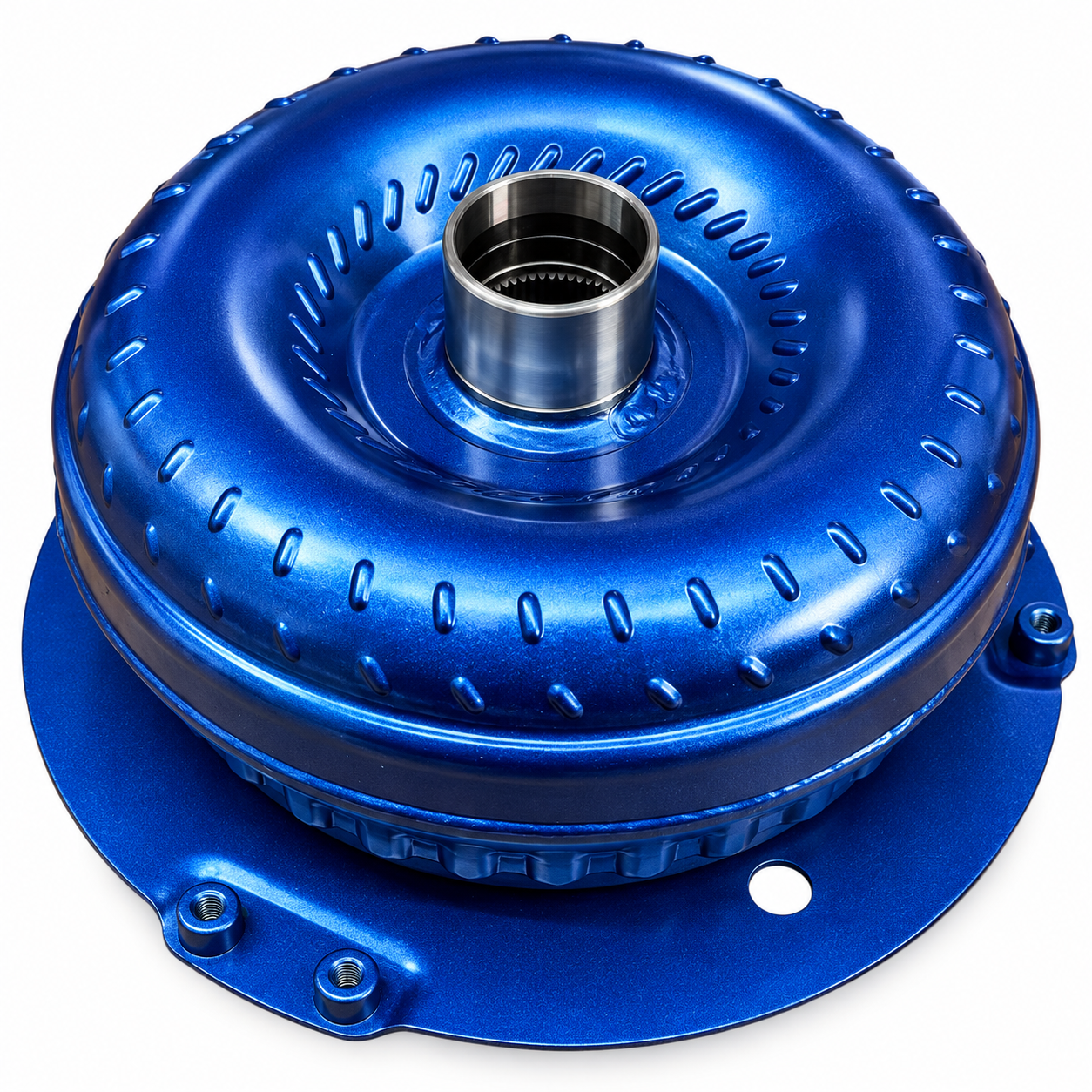

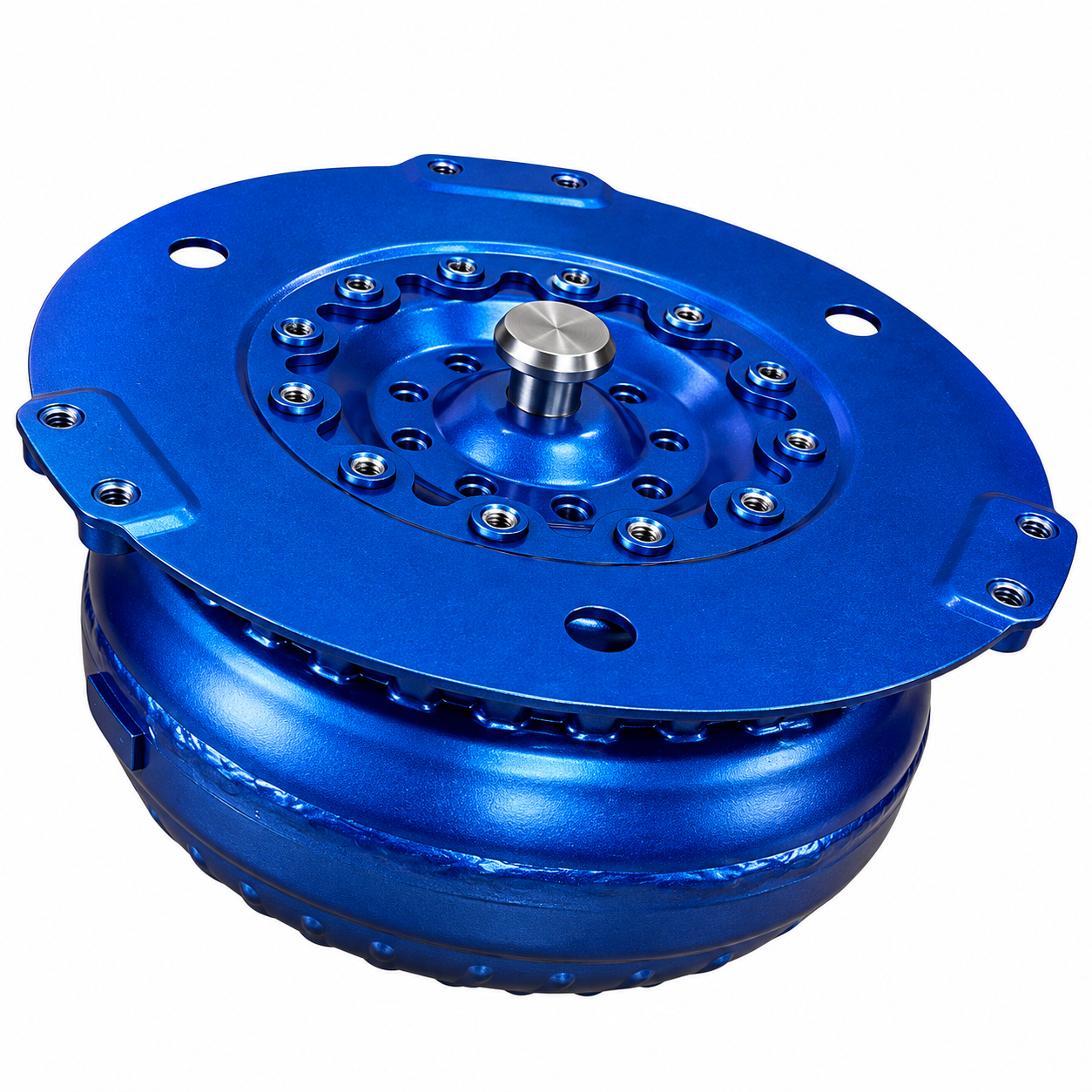

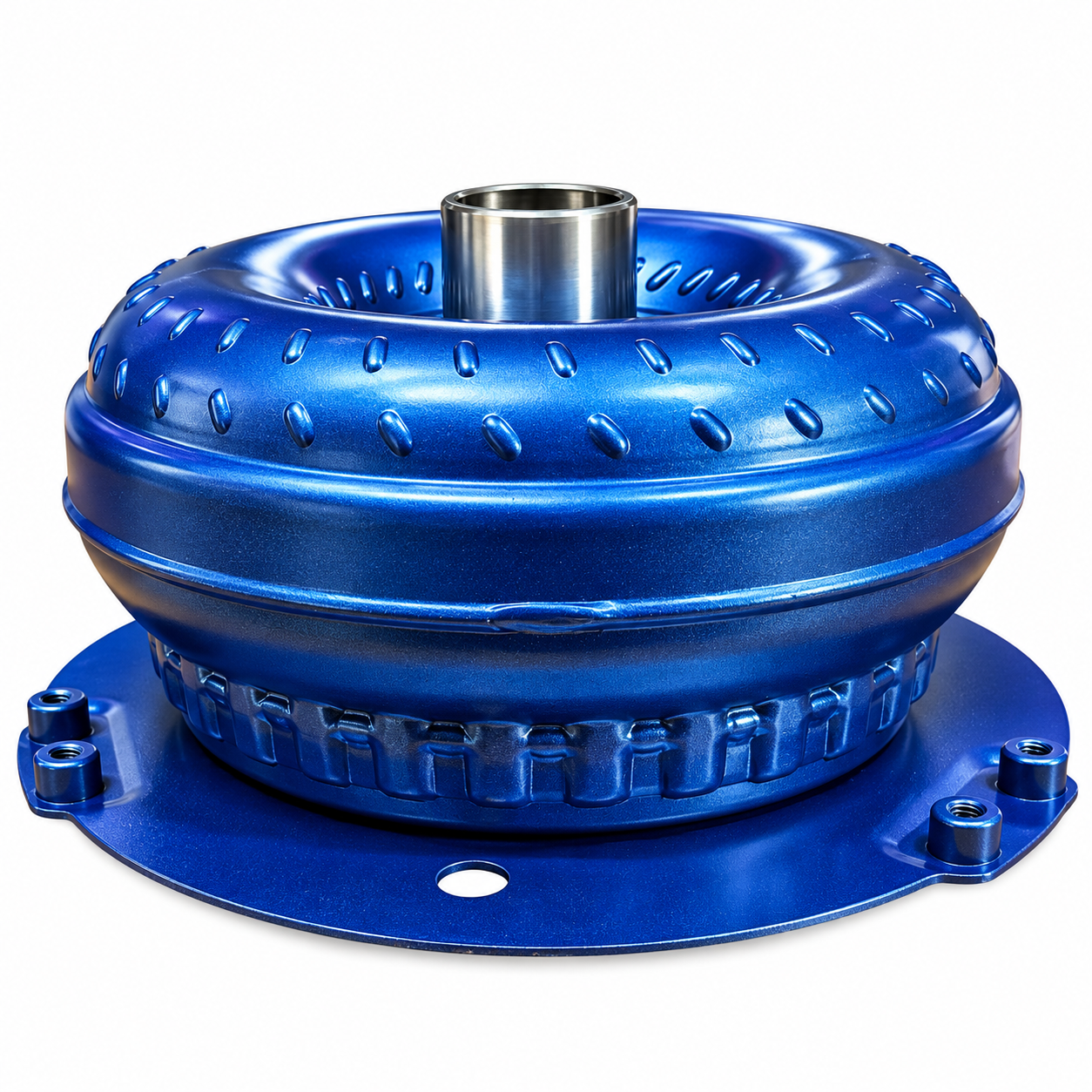

6. TORQUE CONVERTER
Remanufactured torque converter with internal clutch pack.
NOT INCLUDED

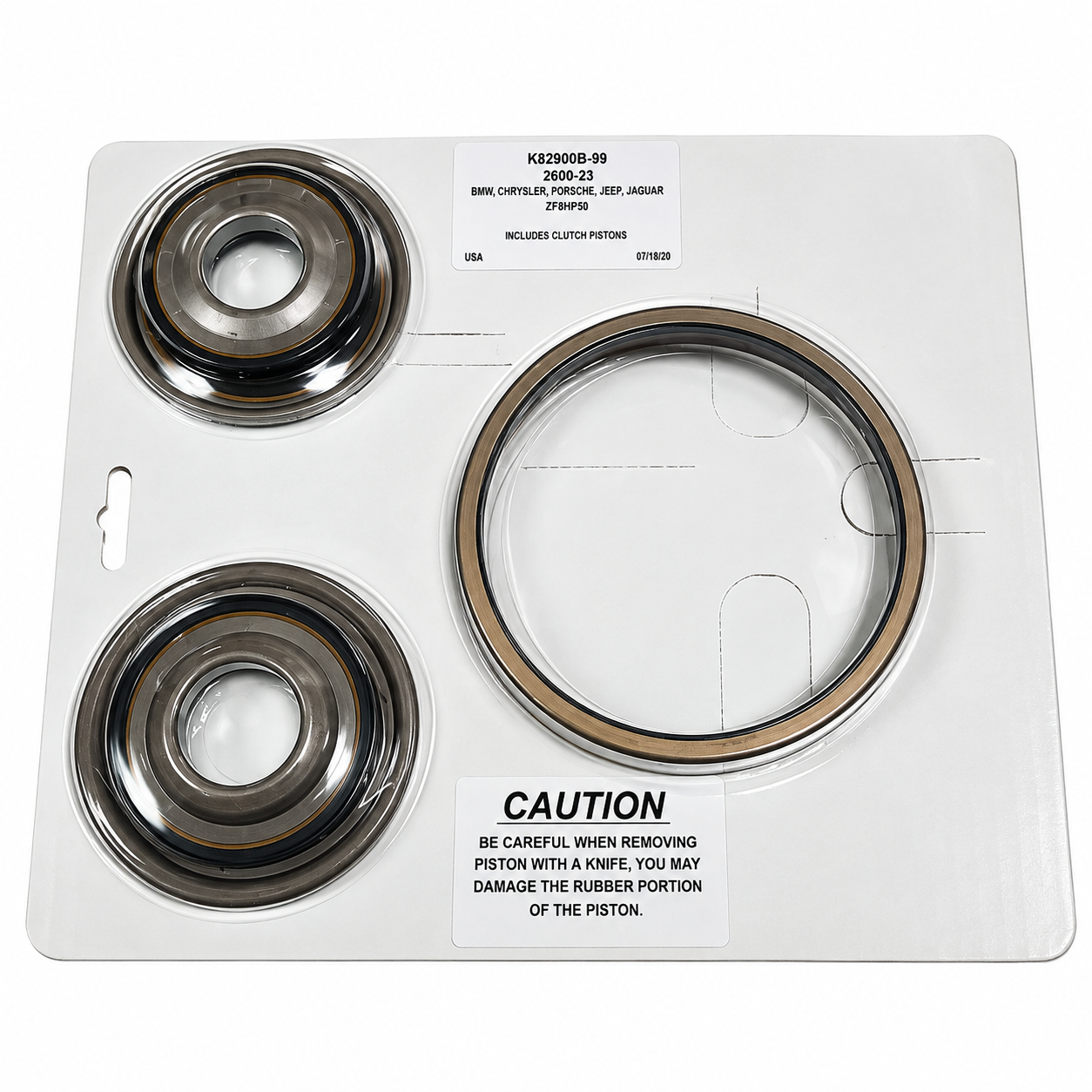

Piston Kit.
TRANSMISSION APPLICATIONS
ZF8HP45 / 845RE / 850RE / 8HP50
Advertised Year Range: 2012-2025, depending on transmission configuration.
TORQUE CONVERTER VEHICLE APPLICATIONS
CHRYSLER
• 300 | 2013-2023 | 3.6L V6
DODGE
• Charger | 2012-2023 | 3.6L V6
• Challenger | 2015-2023 | 3.6L V6
• Durango | 2014-2025 | 3.6L V6
JEEP
• Grand Cherokee | 2014-2024 | 3.6L V6
• Gladiator | 2020-2025 | 3.6L V6
• Wrangler | 2018-2025 | 3.6L V6
RAM
• 1500 | 2013-2018 | 3.6L V6
• 1500 | 2019-2024 | 3.6L V6
These applications describe the torque converter configuration. Verify compatibility of all kit components.

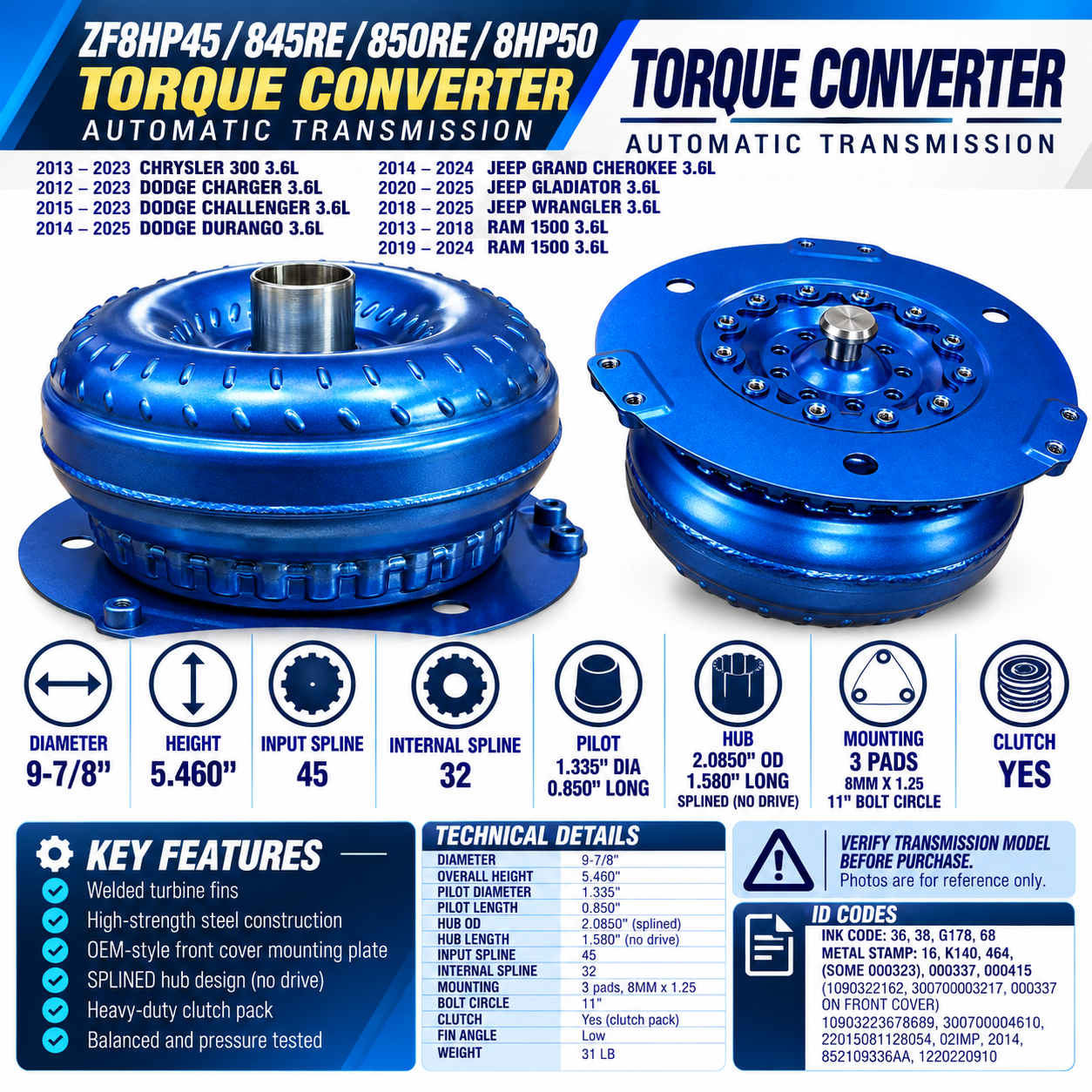

TORQUE CONVERTER SPECIFICATIONS
• Diameter: 9-7/8"
• Overall Height: 5.460"
• Splines: 45 / 32 Internal
• Pilot Diameter: 1.335"
• Pilot Length: 0.850"
• Hub Outside Diameter: 2.0850"
• Hub Length: 1.580"
• Hub: Internally Splined / No Drive

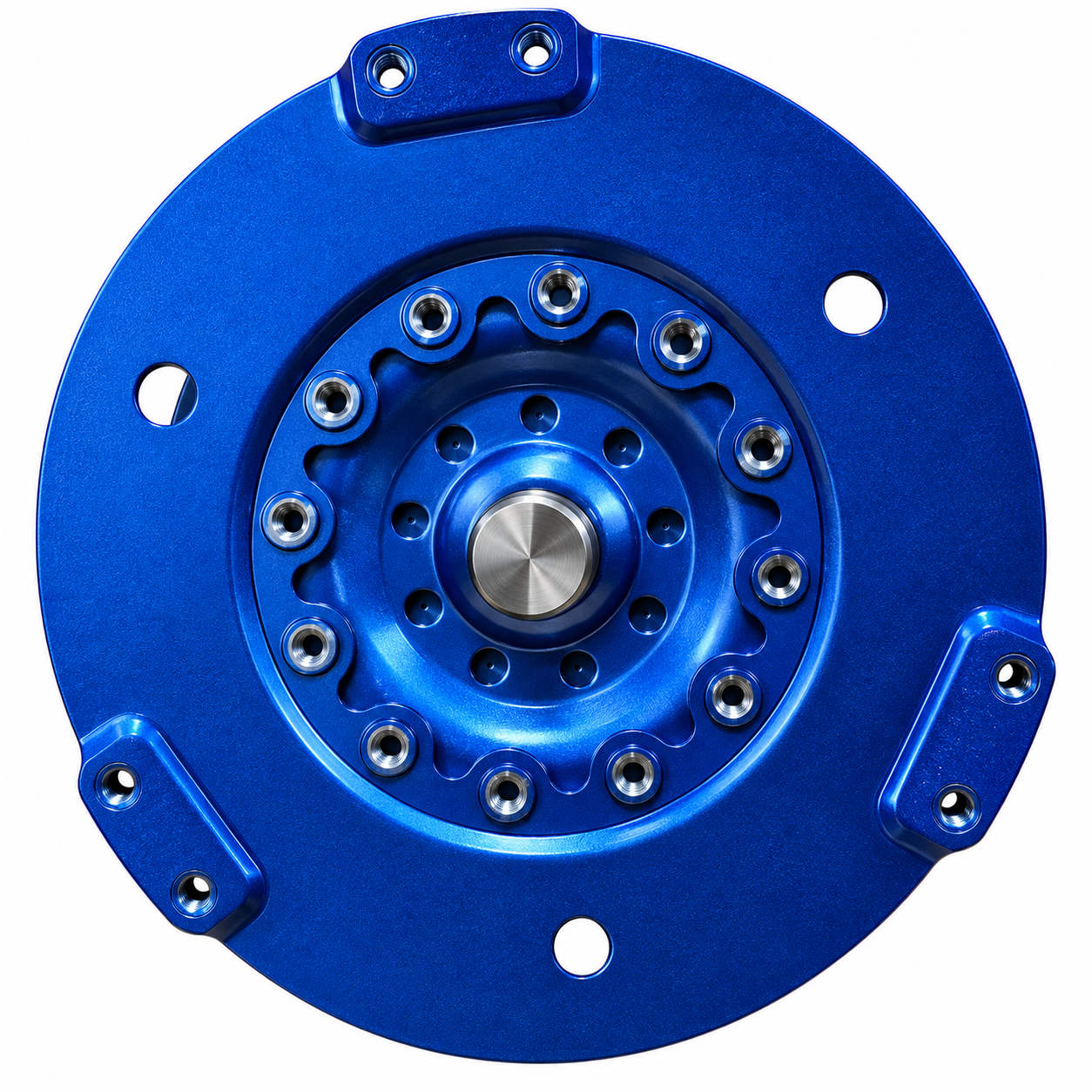

• Mounting: Riveted Front Cover Mounting Plate
• Mounting Pads: 3
• Threaded Holes: 2 Per Pad
• Thread Size: M8 x 1.25
• Bolt Circle: 11"
• Clutch: Internal Clutch Pack
• Fin Angle: Low
PRODUCT CONDITION
• Overhaul Kit: New
• Friction Plates: New
• Steel Plates: New
• Oil Filter Pan: New
• TransGo Shift Kit: New
• Torque Converter: Remanufactured
IMPORTANT FITMENT
Verify exact transmission model, production date, drivetrain, friction and steel plate configuration, oil filter pan, TransGo Shift Kit compatibility and torque converter specifications before purchase.
VERIFY TRANSMISSION MODEL BEFORE PURCHASE.
Photos are for reference only.
----------------------------------------
ESPAÑOL
ZF8HP45 / 845RE / 850RE / 8HP50
MASTER REBUILD KIT
CON TRANSGO SHIFT KIT Y CONVERTIDOR RECONSTRUIDO
2012-2025
NO INCLUYE PISTON KIT
DESCRIPCIÓN
Master Rebuild Kit para aplicaciones correspondientes de transmisiones automáticas ZF8HP45, 845RE, 850RE y 8HP50.
Incluye componentes nuevos para reconstrucción, TransGo Shift Kit y convertidor de torque reconstruido.
EL KIT INCLUYE
1. OVERHAUL KIT
Empacaduras, retenes metálicos, O-rings y sellos correspondientes.
Marca: Toledo Trans-Kit o Precision International, según disponibilidad.
2. DISCOS DE FRICCIÓN
Juego de discos de fricción.
Marca: Alto Products o Allomatic, según disponibilidad.
3. DISCOS DE ACERO
Juego de discos de acero.
4. OIL FILTER PAN
Cárter de transmisión con filtro integrado.
5. TRANSGO SHIFT KIT
Kit TransGo para transmisión.
6. CONVERTIDOR DE TORQUE
Convertidor reconstruido con paquete interno de clutch.
NO INCLUYE
Piston Kit.
TRANSMISIONES
ZF8HP45 / 845RE / 850RE / 8HP50
Rango Anunciado: 2012-2025, dependiendo de la configuración.
APLICACIONES DEL CONVERTIDOR
CHRYSLER
• 300 | 2013-2023 | 3.6L V6
DODGE
• Charger | 2012-2023 | 3.6L V6
• Challenger | 2015-2023 | 3.6L V6
• Durango | 2014-2025 | 3.6L V6
JEEP
• Grand Cherokee | 2014-2024 | 3.6L V6
• Gladiator | 2020-2025 | 3.6L V6
• Wrangler | 2018-2025 | 3.6L V6
RAM
• 1500 | 2013-2018 | 3.6L V6
• 1500 | 2019-2024 | 3.6L V6
Las aplicaciones corresponden al convertidor. Verifique la compatibilidad de todos los componentes.
ESPECIFICACIONES DEL CONVERTIDOR
• Diámetro: 9-7/8"
• Altura Total: 5.460"
• Estrías: 45 / 32 Internas
• Diámetro del Piloto: 1.335"
• Longitud del Piloto: 0.850"
• Diámetro del Manguito: 2.0850"
• Longitud del Manguito: 1.580"
• Manguito: Estriado Internamente / Sin Drive
• Montaje: Plato Frontal Remachado
• Pads de Montaje: 3
• Orificios Roscados: 2 por Pad
• Rosca: M8 x 1.25
• Círculo de Montaje: 11"
• Clutch: Paquete Interno de Clutch
• Ángulo de Aletas: Bajo
CONDICIÓN
• Overhaul Kit: Nuevo
• Discos de Fricción: Nuevos
• Discos de Acero: Nuevos
• Oil Filter Pan: Nuevo
• TransGo Shift Kit: Nuevo
• Convertidor de Torque: Reconstruido
COMPATIBILIDAD IMPORTANTE
Verifique el modelo exacto de transmisión, fecha de fabricación, tracción, discos de fricción y acero, cárter con filtro, compatibilidad del TransGo Shift Kit y especificaciones del convertidor.
VERIFIQUE EL MODELO DE TRANSMISIÓN ANTES DE COMPRAR.
Las fotografías son únicamente de referencia.
